Производитель и поставщик монтажных рельсов для солнечных панелей
Бренд Xiamen TopfencesolarМонтажные рельсы для солнечных панелейДля солнечных систем на крыше используется алюминиевый материал высокого качества, оптимизированный для установки солнечных панелей.
Солнечные рельсы типа крыши:
Алюминий 6005-T5/T6 отличается высокой прочностью, отличной коррозионной стойкостью и чрезвычайно легким весом. Это наиболее подходящий материал для системных стеллажей на крыше.
Рельс B46 серии TF-RL | Длина 4000 мм, 4200 мм, 4500 мм, 4800 мм и т. д.
Нормальный размер: 27,3*48,3*4500 мм
Обработка поверхности: ≥10 мкм

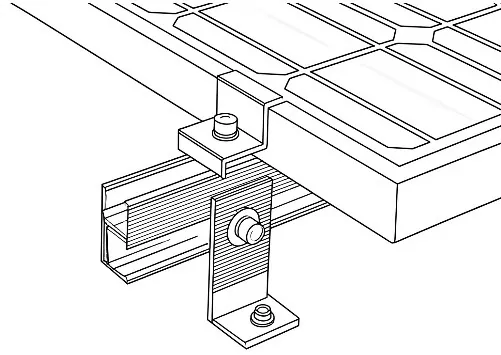

Комплекты для крепления рельсов
Детали конструкции конструкции: Возьмем, к примеру, TF-RL-B46, одну из самых популярных моделей.
Размеры конструкции:
|
Параметры геометрии сечения конструкции |
|||||||
|
(1) Рельс: |
Б46 |
Материал: |
АЛ6005-Т6 |
||||
|
σс= 250 |
Н/мм2 |
Е= 70000 |
Н/мм2 |
||||
|
Параметры геометрии сечения |
|||||||
|
А (мм2) |
197.0 |
IP(мм4) |
64335.0 |
||||
|
Икс(мм4) |
43678.0 |
Iy(мм4) |
20657.0 |
||||
|
Zxup(мм3) |
1804.0 |
Zyлевое (мм3) |
1703.0 |
||||
|
Зидаун (мм3) |
2004.0 |
Зырайт(мм3) |
1306.0 |
||||
Вес/метр = Плотность ρ(кг/м³) × Площадь сечения A(м2) × г(Н/кг)
= 2710 х 0,00019696 х 9,8
=5,23 Н/м
Анализ химического состава алюминиевого рельса B46:
(Метод испытаний: GB/T3190-2008,OES)
|
Химические элементы AL6005-T6 |
|||
|
Элемент |
Постановление 6005 |
Алюминиевые изделия Antai (AT6006 -T6) |
Заключение |
|
Си |
0,6－0,9 |
0.62 |
Проходить |
|
Фе |
≤0,35 |
0.13 |
Проходить |
|
Cu |
≤0,10 |
<0,001 |
Проходить |
|
Мин. |
≤0,10 |
0.003 |
Проходить |
|
мг |
0,40-0,60 |
0.56 |
Проходить |
|
Кр |
≤0,35 |
0.001 |
Проходить |
|
Зн |
≤0,10 |
0.01 |
Проходить |
|
Ти |
≤0,10 |
0.014 |
Проходить |
|
Ал |
допуск |
допуск |
Проходить |
Испытание на растяжение:
Метод испытаний: JIS Z 2241-2011.
Механические свойства AL6005-T6
|
Тестовый предмет |
Тип образца |
Прочность на растяжение (Rm) (МПа) |
Доказательство прочности (R0 .2) (МПа) |
Удлинение после перелома (A50 мм) (%) |
|
Результат |
№13Б |
295 |
263 |
10 |
Аксессуары для комплекта крепления рельсовой конструкции:
|
|
|
|
|
|
Две нити болтов |
Крючки для крыши |
Комплект L-ножек |
Средний зажим 1 |
|
|
|
|
|
|
Средний зажим 2 |
Концевой зажим 2 |
Проводящий лист |

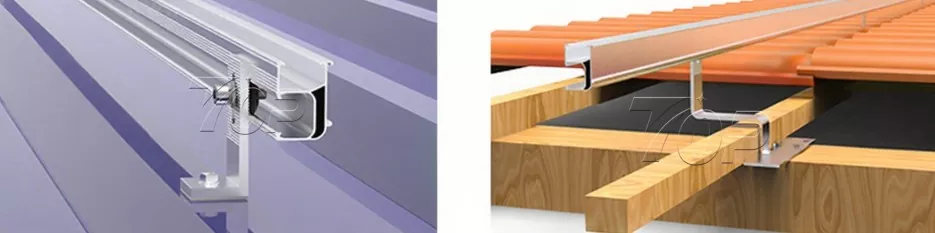

Другие приложения для рельсов
- View as
Алюминиевые кронштейны для крепления солнечных панелей
Алюминиевые кронштейны для крепления солнечных панелей производства Xiamen Topfencesolar из Китая с использованием кровельных крюков, установленных на балке для поддержки направляющих B45. Рельсовые соединители соединяют части рельсов в одну длинную рельсу ряд за рядом для размещения солнечных панелей в альбомной или вертикальной ориентации. Его высокая надежность тепло приветствуется на рынках Европы, Азии и Америки.
Название бренда:Топоградасолнечная
Материал продукта:Алюминий
Функция продукта:Рельсы для крепления солнечных батарей
Срок службы:≥25 лет
Название бренда:Топоградасолнечная
Материал продукта:Алюминий
Функция продукта:Рельсы для крепления солнечных батарей
Срок службы:≥25 лет
Рейка для крепления солнечной стойки на крыше
Являясь надежным поставщиком монтажных конструкций для солнечных батарей, компания Xiamen Topfencesolar Co.,Ltd специализируется на разработке и производстве высокопроизводительных направляющих для крепления стоек солнечных батарей на крыше, отвечающих различным требованиям рынка, от крыш жилых домов до коммерческих фотоэлектрических установок. Мы разрабатываем продукты, которые обеспечивают как технические характеристики, так и экономическую эффективность.
Название бренда:Топоградасолнечная
Материал продукта:АЛ6005-Т5/АЛ6063-Т6
Функция продукта:Монтаж на крыше
Срок службы:Более 20 лет
Рельсы для солнечных панелей
Рельсы для солнечных панелей обеспечивают стабильную поддержку системы крепления солнечной панели на крыше и могут адаптироваться к различным случаям. Xiamen Topfencesolar является профессиональным производителем, который предлагает индивидуальное обслуживание рельсов для солнечных панелей, чтобы помочь клиентам в их солнечных проектах. Образцы доступны для различного размера и количества.
Название бренда:Топоградасолнечная
Материал продукта:Алюминий Ал6005-Т5/Т6
Функция продукта:Установка солнечной батареи на металлическую крышу
Срок службы:20 лет
Мини-рейка для крепления солнечной панели на металлической крыше
Являясь профессиональным производителем и поставщиком в Китае, прочные и легкие мини-рейки для крепления солнечных панелей на металлической крыше производства Xiamen Topfencesolar могут снизить затраты на установку солнечных панелей на 20-30%. Анодирование поверхности алюминия имеет толщину ≥ 10 мкм, требует больших усилий по защите от ультрафиолета и коррозии, срок службы более 25 лет. Это безрельсовое решение хорошо приветствуется и используется в солнечных системах жилых, коммерческих и промышленных помещений.
Название бренда:Топоградасолнечная
Материал продукта:Ал6005-Т5
Функция продукта:Для загрузки солнечных панелей на крыше или земле
Срок службы:≥25 лет
Название бренда:Топоградасолнечная
Материал продукта:Ал6005-Т5
Функция продукта:Для загрузки солнечных панелей на крыше или земле
Срок службы:≥25 лет
Крепление для багажника на крыше солнечной панели
Topfencesolar лидирует в производстве крепления для багажника на крыше для солнечных панелей на заводе в Китае. Рельс является ключевым монтажным кронштейном фотоэлектрической системы. Благодаря монтажу на направляющие он может надежно фиксировать солнечные панели на различных крышах. Например, бетонные, металлические и черепичные крыши. Легкие направляющие изготовлены из алюминиевого сплава, обладают превосходной коррозионной стойкостью и, кроме того, легко устанавливаются.
Алюминиевые монтажные рельсы для солнечных панелей
Алюминиевые монтажные рельсы для солнечных панелей являются одной из важных частей всей конструкции крепления солнечных батарей. Они изготовлены из алюминиевых материалов 6005-Т5 с анодированной обработкой поверхности, срок службы более 25 лет.
Название бренда:Топоградасолнечная Материал продукта:Алюминий 6005-Т5, 6063-Т6 Функция продукта:Поддержка крепления солнечной батареи Срок службы:≥ 20 лет
Название бренда:Топоградасолнечная Материал продукта:Алюминий 6005-Т5, 6063-Т6 Функция продукта:Поддержка крепления солнечной батареи Срок службы:≥ 20 лет
Являясь надежным производителем и поставщиком Монтажные рельсы для солнечных панелей в Китае, мы располагаем собственным заводом. Чтобы получить прайс-лист на продукцию по индивидуальному заказу, пожалуйста, свяжитесь с нами.
