Поставщик высококачественных и прочных креплений для солнечных панелей на крыше
Topfencesolar ведет исследования, разработки и проектирование систем крепления солнечных панелей на крыше. Мы профессионально предлагаем универсальные солнечные решения. Наши системы включают в себяМонтаж солнечной панели на плоской крыше, Система крепления на металлической крыше, Система крепления наземной солнечной батареи, Солнечная система навеса для автомобиля, Солнечная система крыши BIPV и Солнечная система для агровольтаики.
Строим солнечную электростанцию прямо на крыше существующих зданий, и нет необходимости занимать дополнительную землю. В настоящее время это популярное решение по преобразованию городской энергии. Солнечная система крыши хорошо сочетает в себе солнечные конструкции и крышу, являющуюся целостной и интегрированной конструкцией.
Какие крыши можно установить с солнечными батареями?
Категория крыши:
|
Черепичная крыша |
Металлическая Крыша |
Асфальтовая Крыша |
Бетонная крыша |
|
|
|
|
|
Металлические крыши, такие как фальцевая кровля, гофрированная пластина и т. д.
Низ скатной черепичной крыши с деревянным брусом
Скатная или плоская асфальтовая крыша
Бетонная кровля цементного типа
Больше категорий…
1. Для металлической крыши измерьте размер крыши. Система разработана на основе существующих данных о размерах вашей крыши, как показано ниже.
2. Команда инженеров Topfencesolar подберет лучшее решение для крыш.

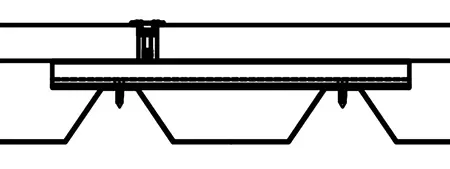

а. Металлическая крыша с хомутами для крыши с оптимизированной системой H-образных направляющих, простая и быстрая установка.

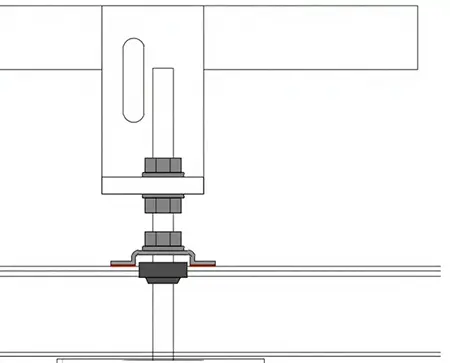

б. Г-образные ножки с системой болтов для гофрированной металлической кровли.

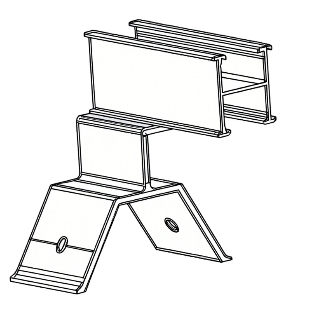

в. Система Mini Rail оптимизировала конструкцию, чтобы уменьшить вес погрузки.

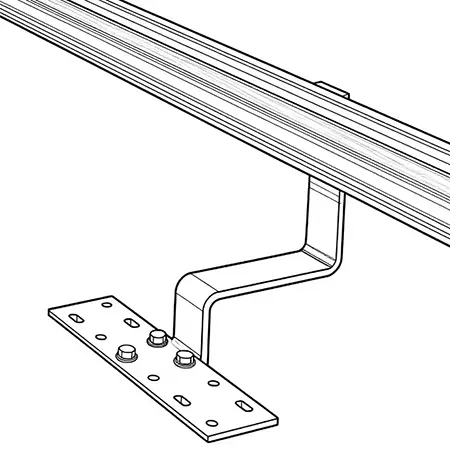

д. Черепичные крыши мы могли выбрать, используя кровельный крюк / болты с двумя головками + систему рельсов.

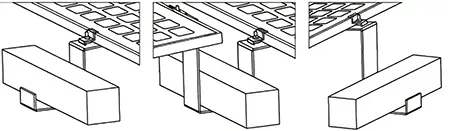

е. На плоской крыше чаще всего применяется балластная система или конструкция треноги.

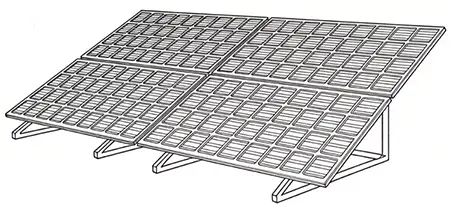

ф. Конструкция штатива может иметь разные углы и широкие возможности настройки для лучшего выработки солнечной энергии на плоских или скатных крышах.
Больше решений, пожалуйстасвязаться с нами, мы предложим решения относительно вашей крыши.
Факторы проектирования конструкции для монтажа на крыше:
Расчетная нагрузка
|
Предметы |
Параметр (ниже примера информации) |
|
Размер панели |
2278*1134*30 |
|
Вес панели |
30 кг |
|
Ориентация панели |
Вертикальный или ландшафтный |
|
Количество панелей/в комплекте |
1 × 2 = 2 шт. |
|
Угол наклона |
11° |
|
Региональная скорость ветра |
72 м/с (скорость порыва 3 с) |
|
Грунтовые снеговые нагрузки |
0 кПа |
|
Категория местности |
3 |
|
Максимальная высота |
10 м |
|
Место установки |
Крыша |
|
Регионы |
C |
|
Стандарт дизайна |
AS/NZS 1170 (пример) |
|

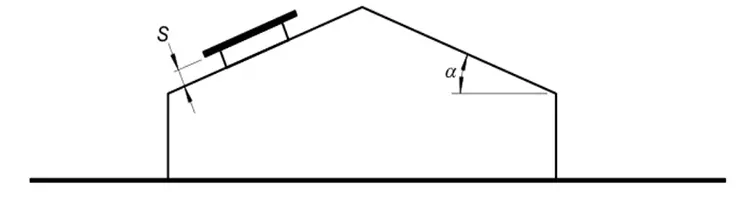

Если α= 11° |
|
|
|
Когда, |
θ = °, положительный |
= 0,600 |
|
Когда, |
θ = 0 °, отрицательный |
= -1,400 |

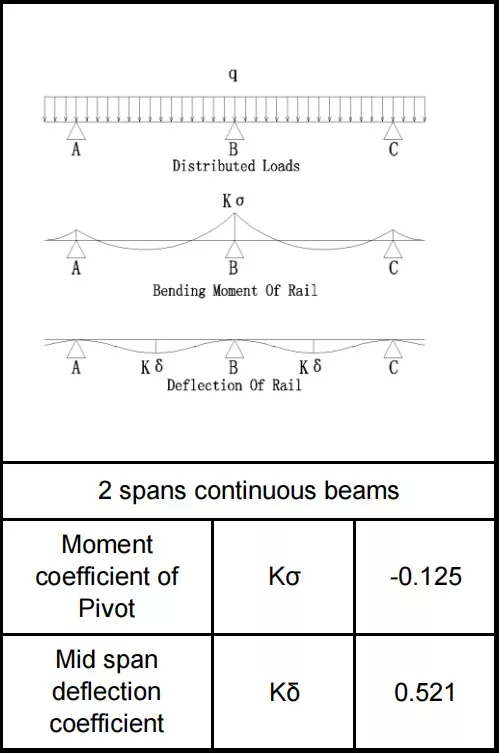

Расчет напряжения конструкции

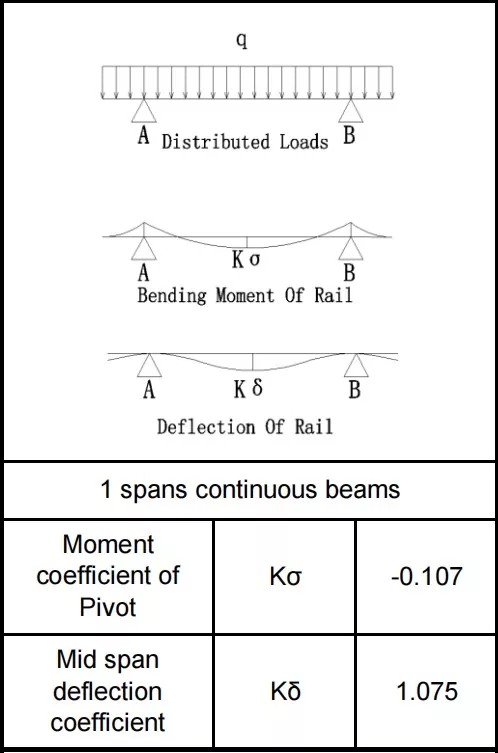

Схематическая карта ширины нагрузки на один рельс
Пролет L=1,050 м
Консоль Ls=0,200 м
Количество пролетов n=2
Угол наклона θ=11°
Ширина рельсов с нагрузкой B=0,759 м
Комбинации нагрузок
|
Сочетания нагрузок железнодорожного транспорта |
|||
|
|
X Asix -Qx(Н/м) |
Y Asix-Qy (Н/м) |
|
|
Нагрузка |
Фиксированная нагрузка-G |
17.49 |
89.97 |
|
Нижняя ветровая нагрузка-W1 |
0 |
718.39 |
|
|
Ветровая нагрузка вверх-W2 |
0 |
-1676,24 |
|
|
Снежная нагрузка-С |
0.00 |
0.00 |
|
|
Комбинации нагрузок |
1,35 г |
23.61 |
121.46 |
|
1,2 Г+0,6 С |
20.99 |
107.96 |
|
|
1.2G+W1 |
20.99 |
826.35 |
|
|
0,9Г+В2 |
15.74 |
-1595,27 |
|
|
|
|
|
|
Проектирование конструкции солнечной панели безопасной крыши должно быть выполнено в условиях безопасного подсчета, чтобы обеспечить долгосрочное использование конструкции.
Срок службы нашей конструкции составляет ≥ 25 лет.
Гарантия 10 лет.
- View as
Система крепления солнечного треугольного балласта на плоской крыше
Как профессиональный производитель, мы хотели бы предоставить вам высококачественную систему крепления солнечного треугольного балласта на плоской крыше. Система крепления на плоской крыше предназначена для установки различных солнечных панелей на плоской крыше с непроникающей конструкцией. Компания Topfencesolar разработала эту систему с балластным закреплением, которая устраняет необходимость проникновения в крышу и исключает риск протечки воды через крышу. Это идеальное решение для коммерческих и промышленных плоских крыш, которое хорошо зарекомендовало себя и широко используется в регионах Европы, Северной Америки, БВСА и Азиатско-Тихоокеанского региона. .
Бренд:Топоградасолнечная
Материал продукта:Ал6005-Т5
Функция продукта:Установка модели балласта для солнечной батареи на крыше
Срок службы:≥25 лет
Балластная солнечная система крепления на плоской крыше
Как профессиональный производитель, система крепления солнечной батареи Ballast Flat Roof от Topfencesolar разработана с учетом высокой скорости ветра и сильного снегопада, а также соответствует вашим строительным нормам.
Команда инженеров Topfencesolar разрабатывает идеальную балластную систему на основе конструкции вашей крыши с точным расчетом нагрузки на конструкцию. Мы предлагаем укрепить балластную конструкцию, моделирующую ветровую нагрузку, снеговую нагрузку и собственную нагрузку, а также предложить комплексное решение для обеспечения безопасности вашей плоской крыши.
Название бренда:Топоградасолнечная
Материал изделия:Алюминий
Функция продукта:Система поддержки балласта
Срок службы:≥25 лет
Команда инженеров Topfencesolar разрабатывает идеальную балластную систему на основе конструкции вашей крыши с точным расчетом нагрузки на конструкцию. Мы предлагаем укрепить балластную конструкцию, моделирующую ветровую нагрузку, снеговую нагрузку и собственную нагрузку, а также предложить комплексное решение для обеспечения безопасности вашей плоской крыши.
Название бренда:Топоградасолнечная
Материал изделия:Алюминий
Функция продукта:Система поддержки балласта
Срок службы:≥25 лет
Система монтажных комплектов для солнечной батареи на плоской крыше
Xiamen Topfencesolar является одним из ведущих производителей продукции для крепления солнечных батарей в Китае. Мы поставляем высококачественные комплекты для крепления солнечных батарей на плоской крыше. Профессиональный дизайн и OEM-сервис могут быть предоставлены в соответствии с требованиями клиентов.
Название бренда:Топоградасолнечная
Материал продукта:Алюминий Al 6005-T5/ T6, сталь, оцинкованная горячим способом
Функция продукта:Установка солнечной батареи на металлическую крышу
Срок службы:≥25 лет
Система крепления солнечного балласта
Как профессиональный производитель, непроникающая система крепления солнечного балласта производства Topfencesolar обеспечивает стабильное и не требующее сверления решение для установки солнечных панелей на крышах. Это ответы на утяжеленные бетонные блоки, такие как бетонные плиты или балластные лотки, для крепления солнечных панелей. Нет необходимости использовать распорные анкерные болты для проникновения в бетонную крышу. Упрощенное решение сохраняет целостность кровли, сокращает время монтажа, исключает риск протечек воды. Дешевая, простая и быстрая установка солнечных панелей.
Название бренда:Топоградасолнечная
Материал продукта:Горячеоцинкованная сталь Q235
Функция продукта:Установка солнечной батареи на металлическую крышу
Ориентация модуля:Пейзаж или вертикальный
Название бренда:Топоградасолнечная
Материал продукта:Горячеоцинкованная сталь Q235
Функция продукта:Установка солнечной батареи на металлическую крышу
Ориентация модуля:Пейзаж или вертикальный
Система крепления крюка на черепичной крыше
Система крепления крюков для черепичной крыши под торговой маркой Topfencesolar, произведенная в Китае, представляет собой простое и быстрое решение для установки солнечных панелей на скатной черепичной крыше с помощью прикрепленных к черепичной крыше крюков и алюминиевых направляющих с зажимами. Нет необходимости сварки на месте и повреждения конструкции крыши.
Название бренда:Топоградасолнечная
Материал продукта:Сталь SUS304
Функция продукта:Жилые, коммерческие или промышленные черепичные крыши
Срок службы:20 лет
Название бренда:Топоградасолнечная
Материал продукта:Сталь SUS304
Функция продукта:Жилые, коммерческие или промышленные черепичные крыши
Срок службы:20 лет
Солнечное крепление на черепичной крыше
Как профессиональный производитель, Topfencesolar специализируется на исследованиях, разработках и производстве солнечной системы крепления черепичной крыши. Алюминиевый материал отличается легкостью, устойчивостью к коррозии и простотой установки. Алюминиевые крючки могут обеспечить безопасность черепичной крыши (ваньчжэн). Этот рынок приложений охватывает Европу, например Германию, Испанию, Италию, Нидерланды и т. д., а также страны Азии, такие как Индонезия, Таиланд, Вьетнам и т. д.
Бренд продукта:Топоградасолнечная
Материал продукта:Высококачественный алюминий
Функция продукта:Крюк на крыше фиксирует рельсы и поддерживает солнечные панели.
Срок службы:≥25 лет
Бренд продукта:Топоградасолнечная
Материал продукта:Высококачественный алюминий
Функция продукта:Крюк на крыше фиксирует рельсы и поддерживает солнечные панели.
Срок службы:≥25 лет
Являясь надежным производителем и поставщиком Крепления для солнечных панелей на крыше в Китае, мы располагаем собственным заводом. Чтобы получить прайс-лист на продукцию по индивидуальному заказу, пожалуйста, свяжитесь с нами.
