Система крепления крюка на черепичной крыше

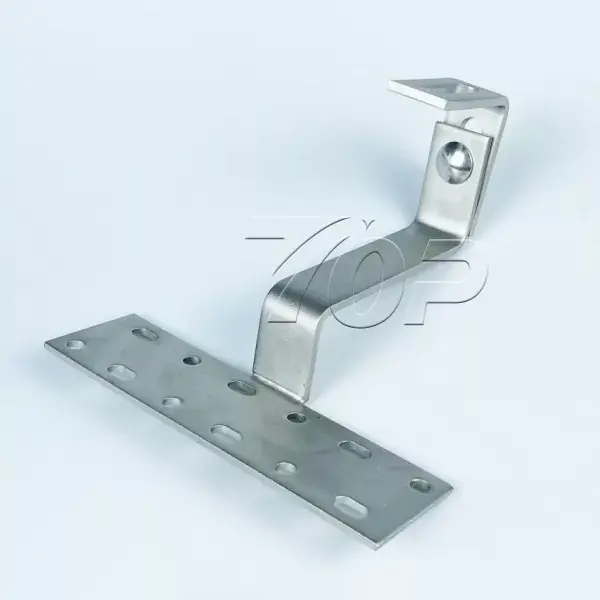

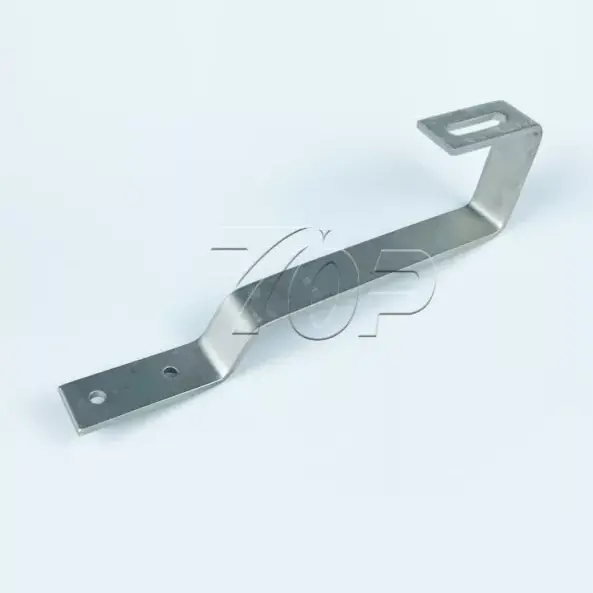

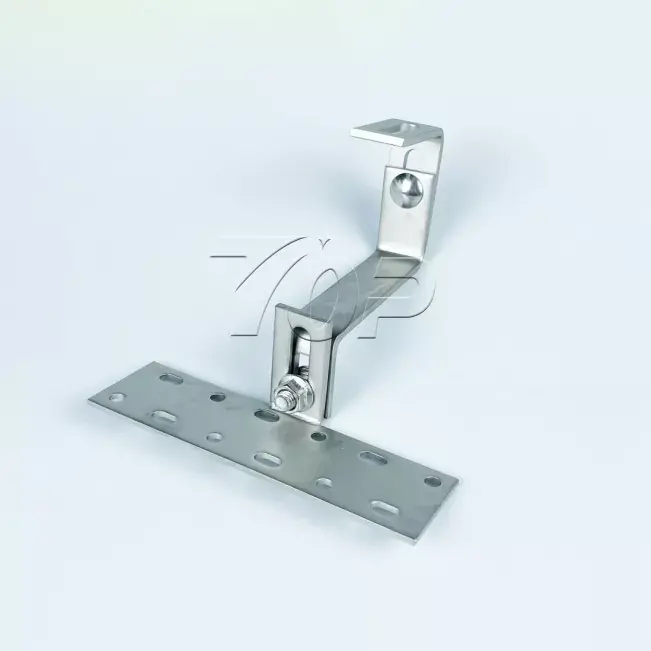

Ищете надежного китайского производителя и поставщика? Не смотрите дальше! Topfencesolar — ведущая фабрика, предлагающая высококачественную систему крепления крюков для черепичной крыши. Конструкция конструкции крюка для крыши Topfencesolar, номер детали: TF-AHK-H12 представляет собой конструкцию с двумя регулируемыми высотами, из нержавеющей стали толщиной 5 мм и длиной от 120 до 150 мм.

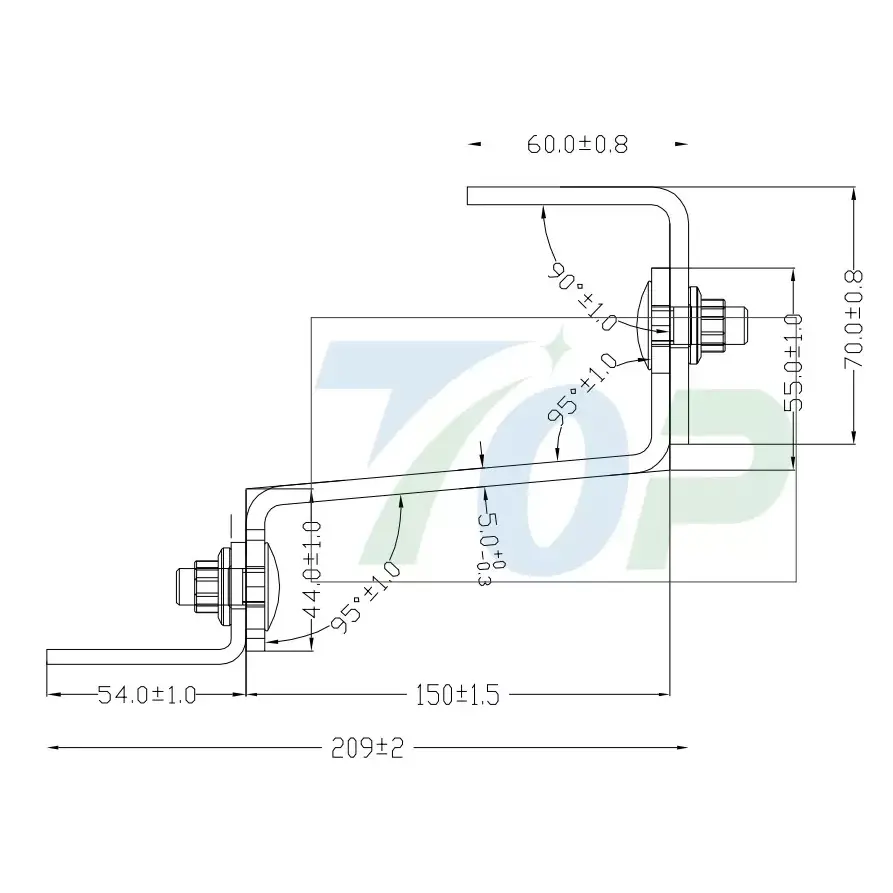

Технические требования:

1. Сварные проходы имеют равномерную плотность, с великолепной поверхностью, без подрезов, трещин, отверстий и т. д.

2. Секции плоские, без острых кромок, острых углов, заусенцев и т. д.

3. Неопознанный допуск реализуется в соответствии со степенью M (GB/T 1804-2000).

4.Нет отметки под прямым углом.

5. Обработка поверхности производится в соответствии с требованиями заказчика.

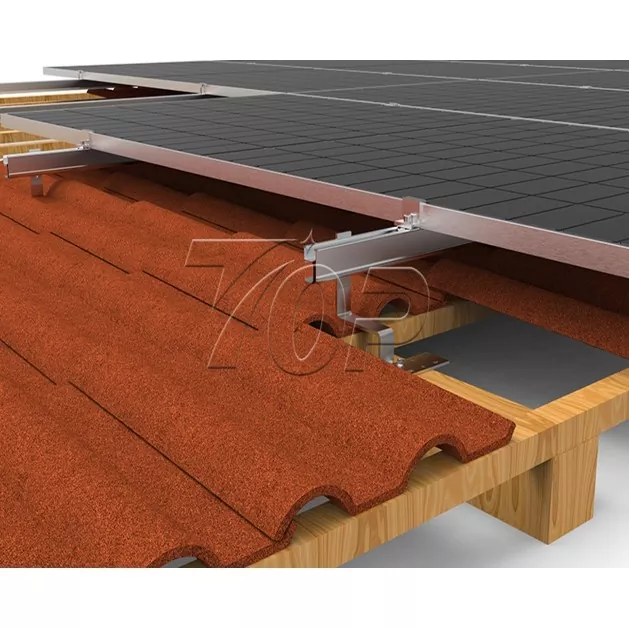

В отличие от традиционного монтажа на земле, решение для монтажа на крыше эффективно увеличивает коэффициент использования солнечной энергии. Система крепления крюков на черепичной крыше от Topfencesolar широко используется на жилых и коммерческих солнечных электростанциях. Решение с использованием крючка специальной формы, разработанного на основе черепичной крыши, установки его на деревянную балку крыши, форма изгиба корпуса крючка обеспечивает 100% бесконтактное приклеивание к крыше без повреждения черепицы. И эта конструкция может сохранить первоначальную крышу в безопасности, не проникая на крышу, и снизить минимальный риск протечки воды.

Материал:

Конструкция системы крепления крюка на крышу Topfencesolar в основном состоит из нержавеющей стали, поэтому мы сохраняем высокое качество и долговечность в течение длительного времени, обеспечивая более 25 лет эксплуатации. Материал — нержавеющая сталь SUS304. И система, сочетающая в себе алюминиевые направляющие Al6005-T5 для надежной поддержки солнечных панелей на крыше.

Обработка поверхности направляющей для этого крюка: алюминий с анодированной поверхностью толщиной ≥ 15 мкм.

Эксплуатационные качества: сохранение превосходных антикоррозийных свойств алюминиевых конструкций при различных видах применения и даже в сложных климатических условиях.

Сертификаты: Крюк Topfencesolar соответствует стандартам SGS/CE/TUV, а качество продукции соответствует стандарту SGS.

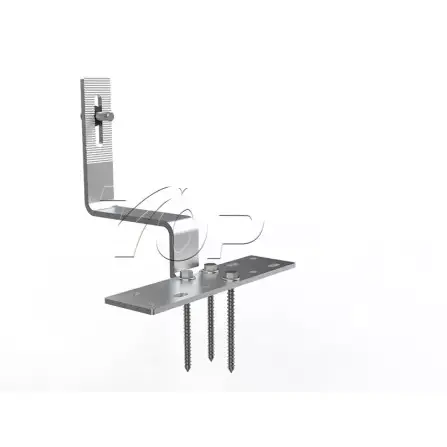

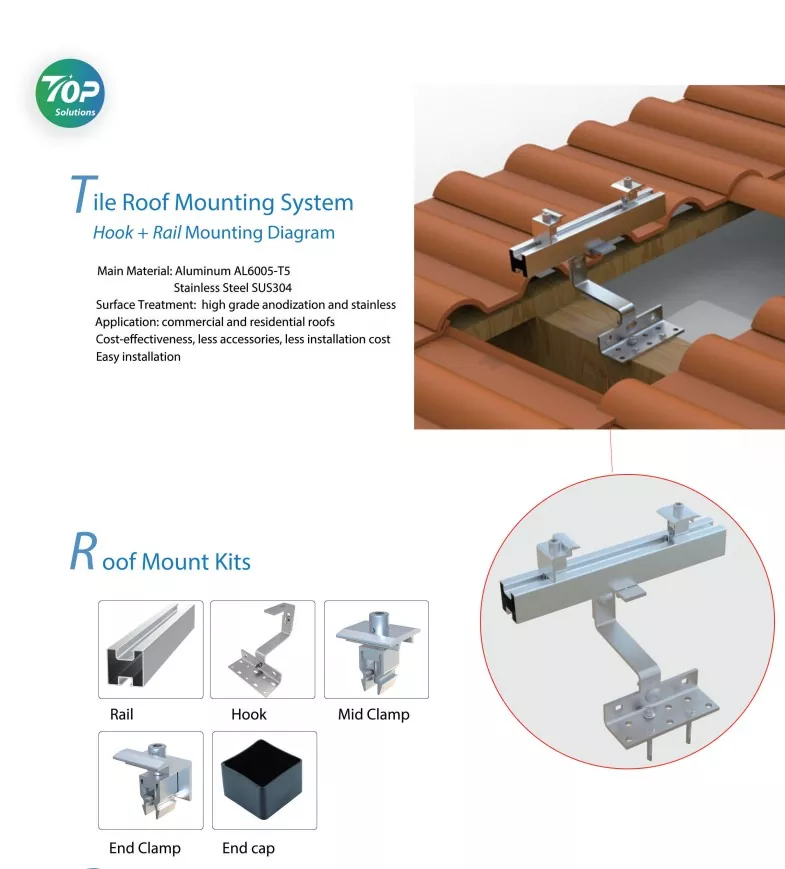

Компоненты крюков для черепичной крыши:

Мигает: резина

Крючок: сталь SUS304

Крепежи: винты/саморезы.

Рельсовые зажимы: средний зажим/концевой зажим

Преимущества:

Преимущества этой быстрой установки кровельных крюков Topfencesolar заключаются в том, что она быстро устанавливается с наименьшими затратами и вносит минимальные изменения в исходную конструкцию крыши. Таким образом, эта система крепления крюком имеет высокую эстетическую привлекательность и гармонирует с крышей.

Также у нас есть варианты черного цвета, которые также известны на европейском рынке.

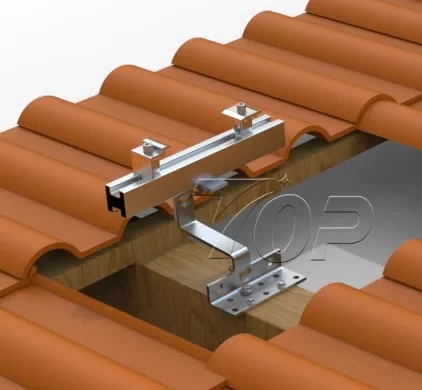

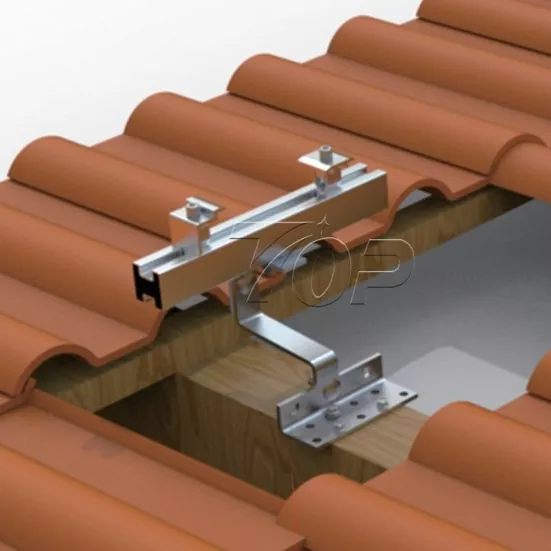

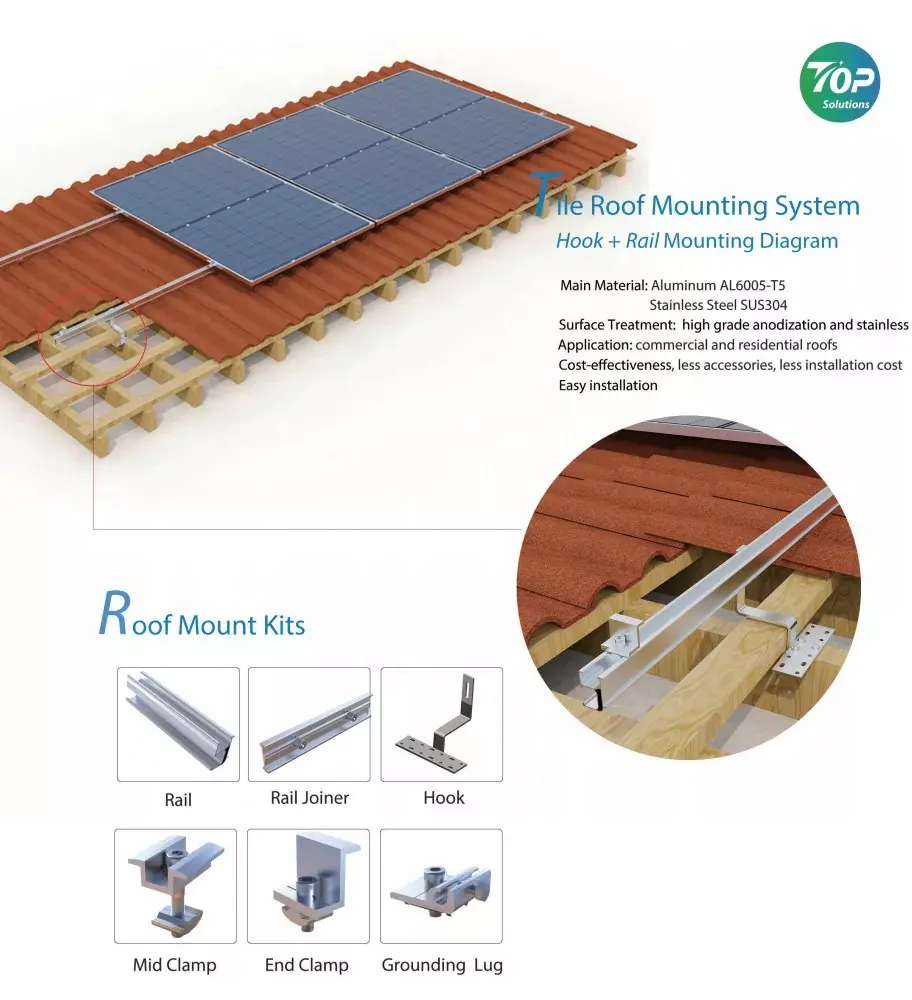

Приложение подходит для системы крепления солнечных батарей на черепичной крыше. Детальная модель включает в себя монтажные кронштейны для крюков на крыше солнечной черепицы + крепление алюминиевых направляющих.

Шаги установки:

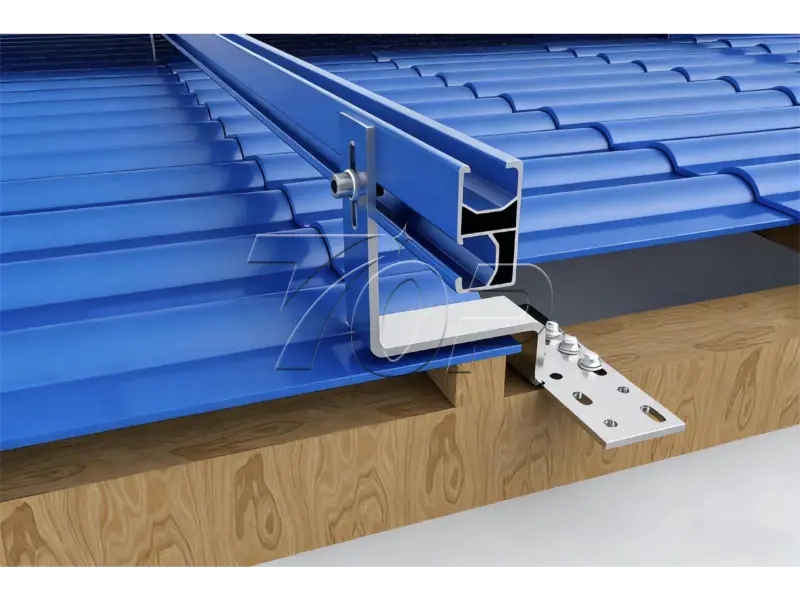

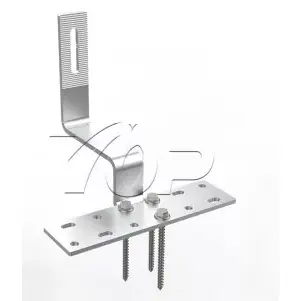

Первый шаг: вся конструкция системы на черепичной крыше состоит в том, чтобы с помощью шурупов или болтов закрепить рельсовый крюк на деревянной балке крыши.

Второй шаг: закрепить алюминиевые направляющие Topfencesolar на крюках, соединить разные направляющие вместе с помощью соединителей.

Третий шаг: Когда все кровельные крюки готовы и на них закреплены алюминиевые рейки, подготовьтесь к установке солнечных панелей. Перед установкой фотоэлектрических панелей подтвердите компоновку массива панелей с командой инженеров Topfencesolar, чтобы завершить установку в вертикальной или ландшафтной ориентации. Затем поместите фотоэлектрические панели в 1 ряд с 4–14 или более панелями в одном комплекте или две панели в один ряд, 4–20 единиц солнечных панелей в один столбец на рельсах. Количество панелей рядов и столбцов зависит от размера крыши и солнечной стороны. О профессиональных деталях проектирования расположения солнечных панелей на вашей крыше и о том, какую мощность ваша крыша может установить на крыше, вы можете проконсультироваться у команды инженеров-энергетиков TOPrfence.

Четвертый этап: соединение солнечных панелей на алюминиевых направляющих с помощью карт Topfencesolar Mid-clmap и завершение с помощью End-clmap для надежной фиксации этих солнечных панелей на черепичных крышах.

На проектирование конструкции и монтаж солнечных панелей влияют следующие факторы:

1. Размер крыши – определяет мощность, которую вы можете установить в своем здании.

2. Тип крыши: разные типы крыш имеют разные способы крепления. Скатная черепичная крыша с крюками с рейками является одним из лучших решений: более низкая стоимость, высокая прочность опоры солнечных панелей и легкая конструкция, обеспечивающая безопасность весовой нагрузки на крышу. Но, как и в случае с металлической крышей или бетонной крышей, необходимо выбрать L-образные опоры + рельсовую конструкцию или балластные системы и т. д. Проконсультируйтесь с командой инженеров Topfencesolar.

3. Размеры солнечных панелей и мощность каждой панели. Это связано с весовой нагрузкой конструкции.

4. Скорость ветра. Конструкция системы крепления крюка на черепичной крыше должна быть достаточно прочной, чтобы выдерживать ветер скоростью от 2 м/с до 70 м/с (средняя скорость ветра, рассчитанная на 3 секунды).

5. Материал конструкции: в настоящее время сталь и алюминий являются наиболее часто используемыми в монтажных конструкциях. Для конструкции крыши следует выбирать легкий материал, поэтому лучшим вариантом будет использование Almuminun. От Topfencesolar солнечный алюминий Al6005-T5 более высокого качества, чем рыночный.

Преимущества

1. Крючки для скатной черепичной крыши, разработанные Topfencesolar, для солнечной монтажной системы, имеют простую конструкцию, меньше кронштейнов, быструю установку.

2. Наши комплекты крюков для крыши имеют высококачественный процесс анодирования и обработку поверхности из нержавеющей стали. Поддержка долгосрочного использования.

3. Оптимизированная конструкция с меньшим количеством аксессуаров снижает стоимость. На объектах просто требуется меньше труда по установке, чтобы снизить стоимость установки.

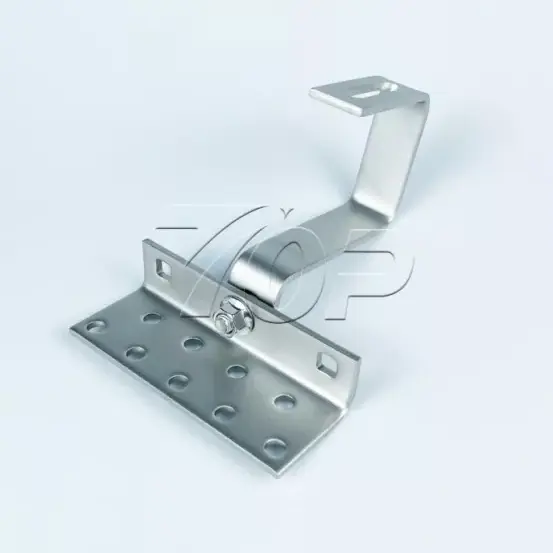

4.Topfencesolar имеет ряд вариантов крючков различного типа, регулируемых для соответствия различным черепичным крышам и охватывающих рынки Германии, Польши, Австрии, Испании или Японии, Индонезии и т. Д.

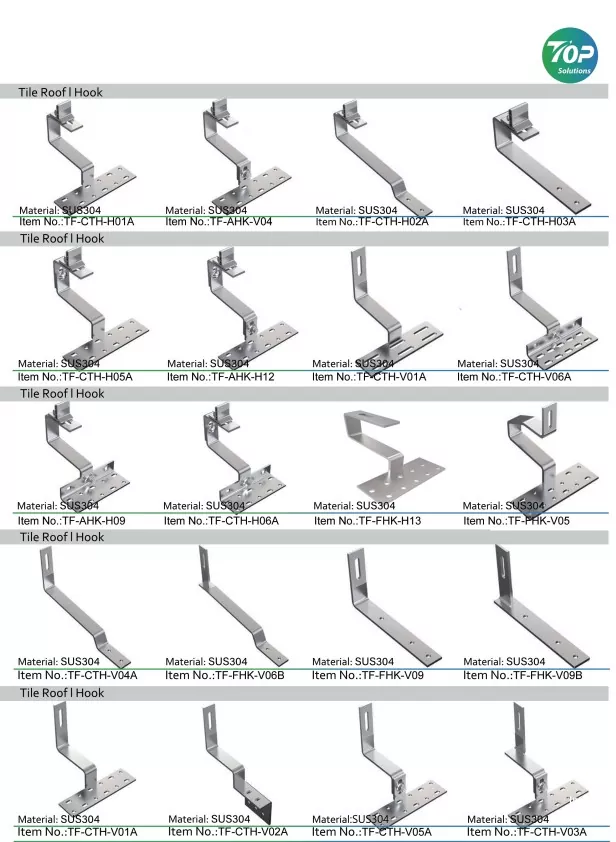

Еще варианты разных форм и типов крючков:
