Алюминиевый кабельный лоток

Чтобы найти профессионального производителя алюминиевых кабельных лотков или начать новый солнечный проект с комплексными решениями, вы можете связаться с Topfencesolar и позволить нам стать вашим долгосрочным партнером!

Прокладка кабелей часто имеет решающее значение для долговечности системы. Солнечные кабели пропускают постоянный ток высокого напряжения и десятилетиями подвергаются воздействию экстремальных погодных условий.

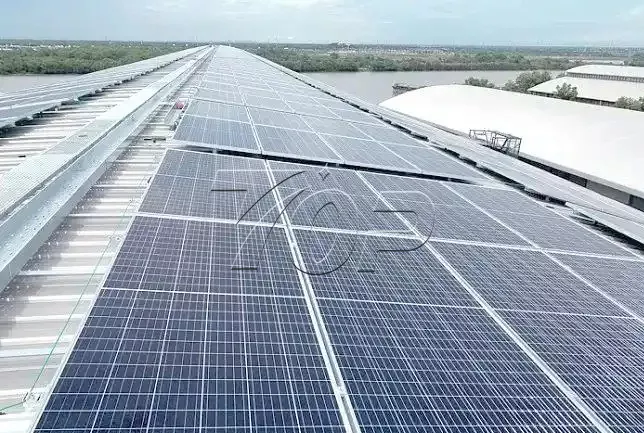

Оставлять кабели на поверхности крыши опасно. Алюминиевый кабельный лоток для солнечных батарей под брендом Topfencesolar предлагает специальную магистраль для прокладки солнечных кабелей.

Физическая защита:Лоток предотвращает повреждение острыми краями крыши, обеспечивает безопасную работу солнечной системы.

Тепловыделение:Кабельные лотки с отверстиями и хорошей вентиляцией для кабелей. Эта специальная конструкция может эффективно снизить сопротивление и накопление тепла.

Разработан с учетом особенностей солнечного кабеля

Солнечные фотоэлектрические кабели уникальны, имеют двойную изоляцию и толще. Им требуется система поддержки, которая учитывает их радиус изгиба и вес.

Относится к материалам кабельных лотков, оцинкованной стали, которая действует как тяжелый теплоотвод. Алюминий является наиболее идеальным материалом для солнечной энергии.

Устойчивость к коррозии: естественным образом создает защитный оксидный слой, идеально подходящий для воздействия на открытом воздухе.

Легкий вес: снижает статическую нагрузку на конструкцию крыши.

Немагнитный: минимизирует потери мощности из-за магнитной индукции в сильноточных приложениях.

Доступные типы кабельных лотков

Мы предлагаем три различные конфигурации, соответствующие вашей конкретной среде установки:

1. Кабельный лоток лестничного типа

Подходит для длинных пролетов и тяжелых фидерных кабелей.

Особенность: открытые перекладины обеспечивают максимальный поток воздуха для охлаждения кабелей с высоким усилителем.

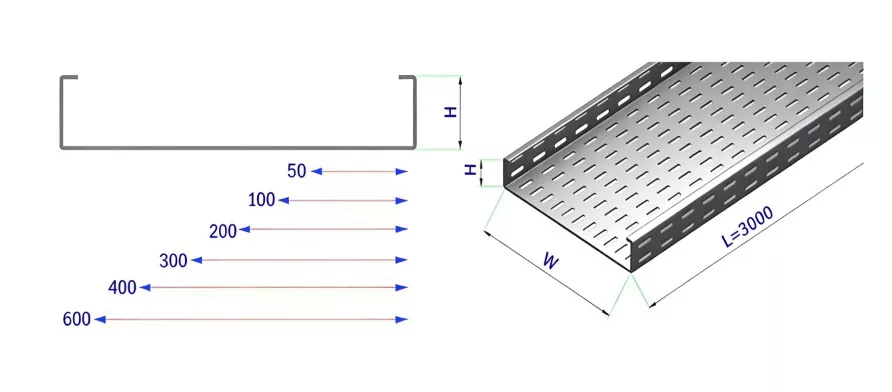

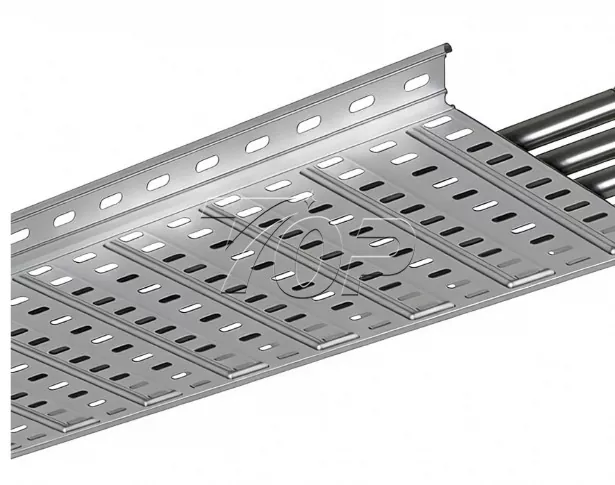

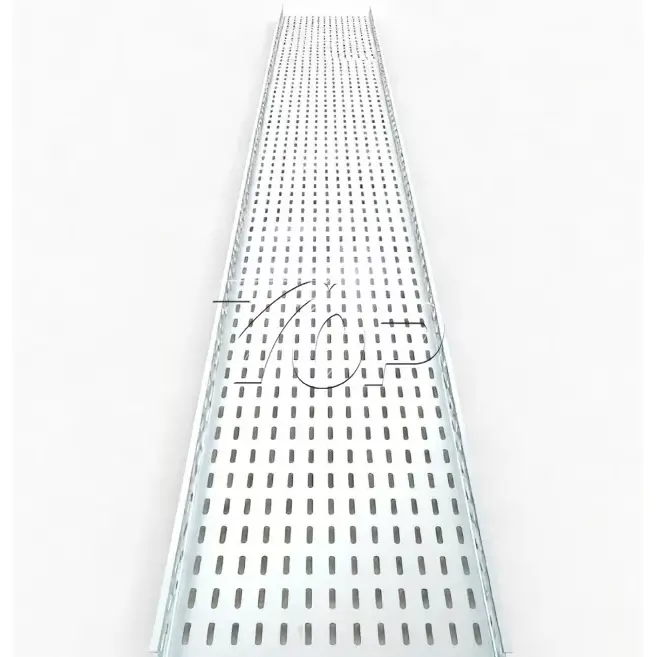

2. Перфорированный кабельный лоток

Применение: Крыши коммерческих помещений, требующие защиты днища.

Преимущество: вентилируемые нижние прорези обеспечивают дренаж воды и одновременно защищают кабели от неровных поверхностей крыши.

3. Кабельный лоток из проволочной сетки

Специально разработан для сложных трасс с множеством поворотов и обрывов.

Характеристика: Очень гибкий; можно разрезать и согнуть на месте, чтобы легко преодолевать препятствия.

Как работают кабельные лотки?

Вместо того, чтобы прокладывать кабели по поверхности крыши, лоток охватывает расстояние между точками крепления.

Он переносит вес кабелей на стеллажную конструкцию или крепления на крыше, удерживая провода в поднятом положении. Это предотвращает попадание кабелей в лужи воды во время ливня и обеспечивает их порядок, чтобы команды технического обслуживания могли легко отследить цепь в дальнейшем.

Как установить кабельные лотки?

Установка проста, легка и быстра благодаря точному дизайну Topfencesolar. Вот общий рабочий процесс для алюминиевой системы крыши:

Шаг 1:Составьте карту маршрута. Не начинайте просто сверлить. Спланируйте путь от массива до инвертора. Не затеняйте панели самим лотком!

Шаг 2:Установите кронштейны. Вам нужно поднять лоток с крыши. Прикрепите монтажные ножки или подключите лоток непосредственно к солнечным рейкам.

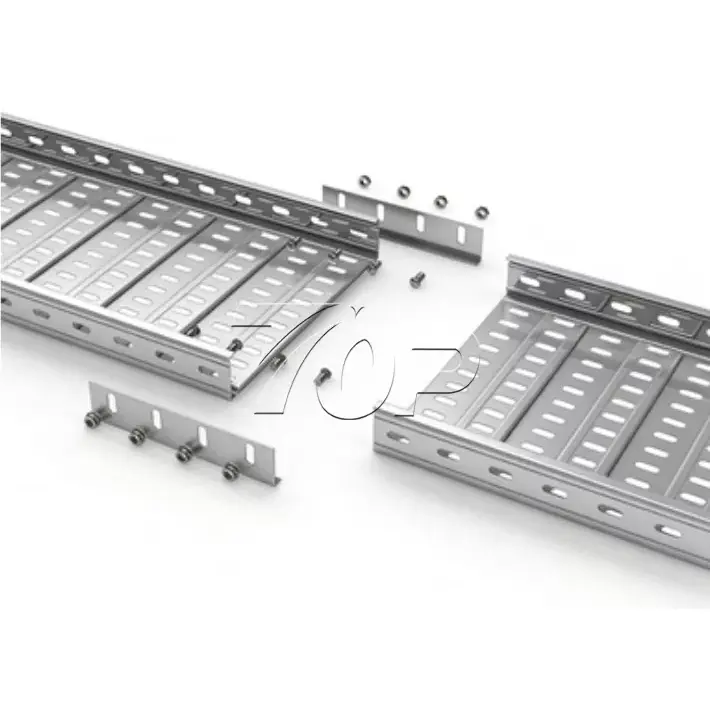

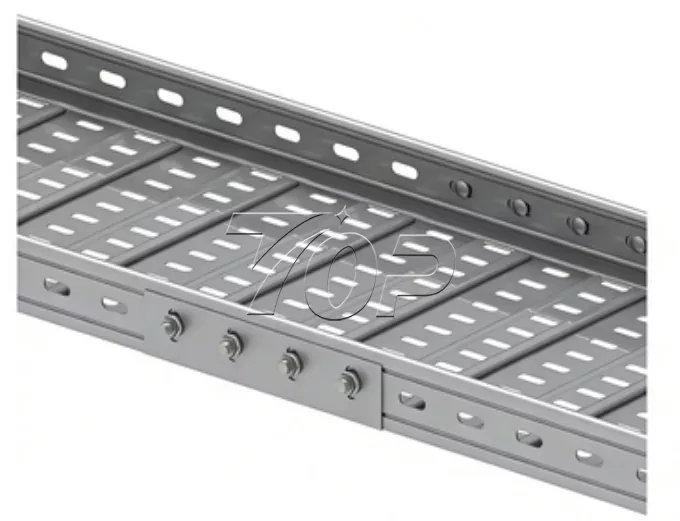

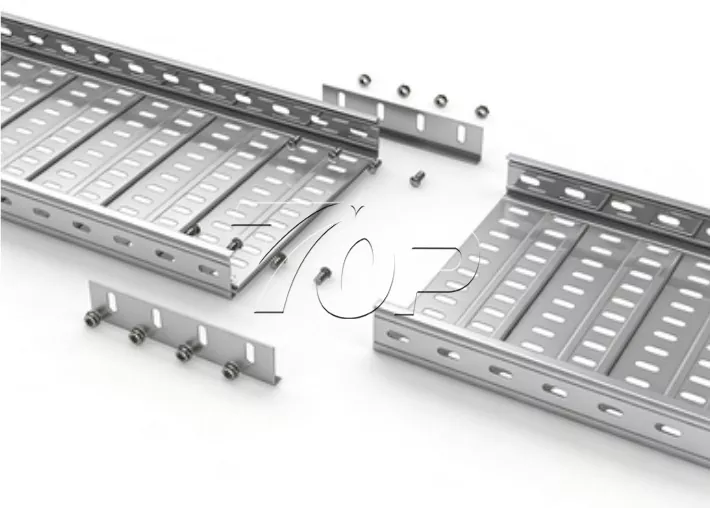

Шаг 3:Соедините секции. Используйте соединительные пластины, чтобы соединить две части лотка. Оставьте небольшой зазор между секциями для теплового расширения. Потому что алюминий расширяется, когда нагревается; если вы закрепите их слишком сильно, без зазора, лоток может деформироваться.

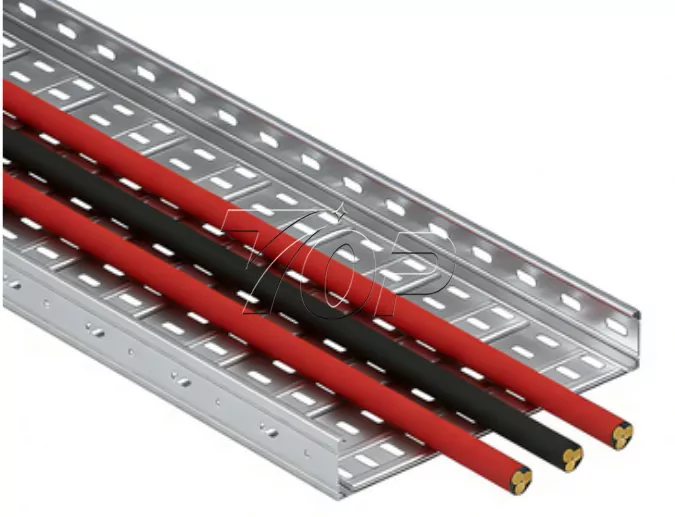

Шаг 4:Проложите кабель. Поместите кабели в лоток. Не затягивайте их слишком сильно. Используйте кабельные стяжки, устойчивые к ультрафиолетовому излучению, или алюминиевые кабельные зажимы, чтобы закрепить их через каждые несколько футов.

Шаг 5:Заземление. Поскольку лоток металлический, его необходимо заземлить. Используйте соединительные перемычки на соединительных пластинах, чтобы обеспечить электрическую непрерывность.
