Проходы для промышленного обслуживания заводских крыш: стандарты соответствия, структурная безопасность и руководство по проектированию EPC, совместимого с солнечной энергией

Почему соблюдение требований по путям технического обслуживания промышленных объектов напрямую влияет на успех проекта EPC

Промышленные дорожки для технического обслуживания иСолнечная дорожкасогласиестали важнейшими инженерными требованиями в современных фотоэлектрических (PV) крышах заводов и промышленных кровельных системах. В крупномасштабных проектах EPC, особенно в тех, которые связаны с коммерческими солнечными установками, дизайн и соответствие систем доступа для технического обслуживания напрямую влияют на одобрение безопасности, эффективность установки, долгосрочные затраты на эксплуатацию и техническое обслуживание и прибыльность проекта.

Для EPC-подрядчиков, монтажников солнечных батарей и владельцев промышленных объектов правильно спроектированный промышленный переход для технического обслуживания больше не является второстепенным структурным элементом. Это основная часть проектирования крыш, которая обеспечивает безопасные маршруты осмотра, защищает фотоэлектрические активы и позволяет выполнять соответствующие требованиям операции по техническому обслуживанию на протяжении всего жизненного цикла системы. Плохо спроектированные или несоответствующие требованиям системы пешеходных переходов часто приводят к неудачным проверкам, повышенному риску ответственности и дорогостоящему перепроектированию во время строительства.

С точки зрения закупок B2B дистрибьюторы и оптовики также оценивают системы дорожек на основе сертификации материалов, прочности конструкции и стандартизации установки. Такие требования, как конструкция из нержавеющей стали SUS304, антикоррозионная обработка поверхности и документация по испытаниям, соответствующая требованиям TÜV, обычно упоминаются в спецификациях закупок для промышленных солнечных проектов.

В этом руководстве представлен структурированный обзор этапов промышленного технического обслуживания на инженерном уровне с упором на рамки соответствия, принципы структурного проектирования и их интеграцию с солнечными фотоэлектрическими системами в средах EPC.

В этой статье мы также неоднократно будем обращаться ксоответствие солнечной дорожкекак центральная инженерная концепция, которая объединяет правила техники безопасности, логику структурного проектирования и реальное выполнение EPC-проекта.

Что такое промышленный проход для технического обслуживания в заводских кровельных системах?

Инженерное определение в контексте EPC и промышленной безопасности

Промышленный переход для технического обслуживания — это несущая конструкция доступа, установленная на крышах заводов для обеспечения безопасного перемещения при осмотре, техническом обслуживании, очистке и действиях по реагированию на чрезвычайные ситуации. В проектах EPC по солнечной энергии эти переходы интегрированы в схемы фотоэлектрических систем, чтобы гарантировать, что технические специалисты могут получить доступ к критически важным компонентам, не повреждая солнечные модули или гидроизоляционные слои крыши.

В отличие от обычных путей доступа на крышу, промышленные проходы для технического обслуживания должны быть спроектированы так, чтобы выдерживать повторяющиеся механические нагрузки, воздействие окружающей среды и долгосрочный коррозионный стресс. Обычно они изготавливаются с использованием высокопрочных алюминиевых сплавов или систем из нержавеющей стали SUS304, в зависимости от условий окружающей среды, таких как влажность, воздействие прибрежных зон или близость химических заводов.

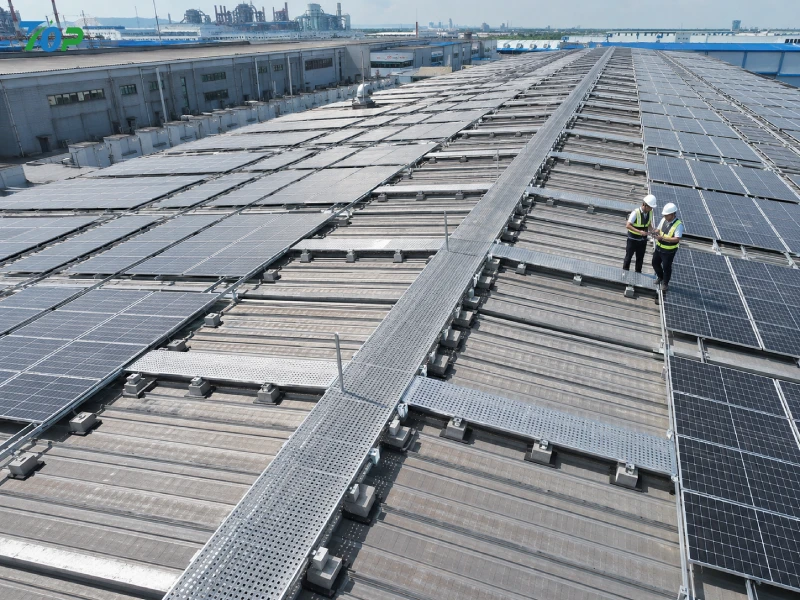

Функциональная роль в солнечных фотоэлектрических системах на крыше

В современных солнечных установках поверхности крыш плотно заняты фотоэлектрическими модулями, монтажными конструкциями и кабельными системами постоянного тока. Без специальных проходов для обслуживания рутинные операции, такие как очистка модуля, проверка инвертора и диагностика кабелей, становятся опасными и неэффективными.

Промышленные проходы для технического обслуживания решают эту проблему, создавая структурированные коридоры доступа между фотоэлектрическими массивами. Эти коридоры гарантируют, что технические специалисты могут безопасно перемещаться по крыше, не наступая на фотоэлектрические модули и не ставя под угрозу водонепроницаемые слои кровли.

По мере увеличения солнечной мощности в промышленных условиях важность структурированных систем доступа значительно возрастает. Вот гдесоответствие солнечной дорожкестановится решающим фактором в процессах проверки проекта EPC и утверждения безопасности.

Ключевые различия между обычными дорожками на крыше и солнечными дорожками

Хотя обе системы обеспечивают доступ на крышу, солнечные дорожки, используемые в проектах EPC, значительно отличаются от традиционных путей обслуживания с точки зрения инженерных требований.

• Требования к несущей способности:Солнечные дорожки должны учитывать динамические нагрузки от обслуживающего персонала, несущего инструменты и оборудование.
• Противоскользящие характеристики:Промышленные условия требуют улучшенного контроля трения во влажных, пыльных или маслянистых условиях.
• Коррозионная стойкость:Воздействие УФ-излучения, дождя и промышленных загрязнителей требует использования материалов SUS304 или эквивалентного класса.
• Совместимость с фотоэлектрическими модулями:Дорожки должны быть интегрированы с монтажными направляющими и не затенять солнечные модули.

Эти различия подчеркивают, почему подрядчики EPC не могут рассматривать системы дорожек как общие аксессуары. Вместо этого они должны быть спроектированы как полностью интегрированные структурные компоненты в архитектуре солнечной фотоэлектрической системы.

Соответствие требованиям солнечных дорожек: инженерная основа и отраслевая интерпретация

Что означает «соответствие солнечной дорожке» в проектах EPC

Терминсоответствие солнечной дорожкене относится к одному глобальному стандарту. Вместо этого он представляет собой сочетание инженерных требований, правил техники безопасности и требований сертификации материалов, используемых в промышленных фотоэлектрических проектах на крышах.

При реализации проекта EPC соблюдение требований обычно включает в себя четыре ключевых аспекта:

• Безопасность структурных нагрузок и защита целостности кровли
• Требования пожарной безопасности и аварийного доступа
• Противоскользящие свойства поверхности в промышленных условиях
• Устойчивость к ветровым нагрузкам и долговременная механическая стабильность.

Эти совокупные требования гарантируют, что системы пешеходных переходов могут безопасно работать в реальных промышленных условиях, сохраняя при этом совместимость со схемами фотоэлектрических систем.

Международные стандарты, используемые в промышленных проектах

Хотя требования различаются в зависимости от региона и типа проекта, подрядчики EPC обычно обращаются к нескольким международным инженерным структурам при определении спецификаций пешеходных дорожек.

К ним относятся принципы структурной безопасности из руководств ISO, европейские методы обеспечения безопасности промышленного доступа на крышу и ожидания испытаний TÜV для металлических конструкций крыш. В сценариях крупномасштабных закупок документация о соответствии часто требуется как часть тендерных заявок, особенно в государственных или промышленных тендерных проектах.

Однако важно отметить, чтосоответствие солнечной дорожкеобычно зависит от проекта и определяется спецификациями технического проекта, а не единым обязательным глобальным нормативным актом.

Требования к материалам в системах промышленных проходов

Выбор материала играет центральную роль в обеспечении долгосрочной производительности и стабильности соответствия. В солнечных проектах EPC в строительстве промышленных пешеходных дорожек преобладают два материала:

• SUS304 Нержавеющая сталь:Предпочтительно для сред с высокой степенью коррозии и длительным сроком службы.
• Системы из алюминиевого сплава:Используется для легких конструкций крыш, где снижение нагрузки имеет решающее значение.

Кроме того, применяется обработка поверхности, такая как анодирование или порошковое покрытие, для повышения устойчивости к ультрафиолетовому излучению и предотвращения окисления в суровых условиях.

Системы крепежа также должны поддерживать однородность материала, чтобы избежать гальванической коррозии, которая может значительно сократить срок службы системы в условиях промышленных крыш.

Инженерное значение проходов для технического обслуживания в проектах EPC солнечной энергии

При реализации проекта EPC пути обслуживания напрямую влияют на эффективность установки, успешность сертификации по безопасности и долгосрочные эксплуатационные расходы. Без правильно спроектированных систем доступа операции по техническому обслуживанию фотоэлектрических систем становятся неэффективными, что увеличивает затраты на рабочую силу и время простоя системы.

С точки зрения проектирования конструкций, переходы также распределяют механические нагрузки по поверхностям крыши, уменьшая точки концентрации напряжений, которые в противном случае могли бы повредить водонепроницаемые мембраны или изоляционные слои крыши.

Вот почемусоответствие солнечной дорожкеЭто не только требование безопасности, но и стратегия структурной оптимизации при проектировании промышленных фотоэлектрических систем.

Влияние на эффективность установки EPC

Стандартизированные системы переходов значительно сокращают время установки, обеспечивая модульную сборку и снижая требования к индивидуальной настройке на месте. Это позволяет EPC-подрядчикам ускорить реализацию проекта, сохраняя при этом постоянное качество проектирования.

В крупномасштабных промышленных солнечных проектах даже небольшое повышение эффективности установки может привести к существенной экономии средств при использовании нескольких крыш или распределенных установок.

Роль в долгосрочной оптимизации эксплуатации и технического обслуживания

После ввода солнечной системы в эксплуатацию проходы для технического обслуживания становятся основными маршрутами доступа для осмотра и очистки. Правильно спроектированные системы снижают риск повреждения модулей и обеспечивают безопасную навигацию среди плотно установленных фотоэлектрических массивов.

Это напрямую способствует снижению затрат на техническое обслуживание, увеличению времени безотказной работы системы и увеличению срока службы фотоэлектрической системы.

Требования к конструкции промышленных проходов для технического обслуживания

Несущая конструкция и факторы безопасности в EPC-проектах

В промышленном строительстве крыш несущая способность является одним из наиболее важных параметров, определяющих надежность систем дорожек для обслуживания. В отличие от декоративных или легкодоступных платформ, промышленные переходы должны быть спроектированы так, чтобы выдерживать повторяющиеся динамические нагрузки, создаваемые обслуживающим персоналом, инструментами и средствами обеспечения безопасности в реальных условиях эксплуатации.

В проектах EPC по солнечной энергии инженеры обычно оценивают сценарии как статической, так и динамической нагрузки. Статическая нагрузка подразумевает непрерывное распределение веса по конструкции, тогда как динамическая нагрузка учитывает движение, вибрацию и внезапное силовое воздействие во время работ по техническому обслуживанию.

Правильно спроектированная система дорожек гарантирует, что эти нагрузки равномерно распределяются по точкам конструкции крыши, сводя к минимуму концентрацию напряжений и предотвращая долгосрочное повреждение водонепроницаемых мембран или изоляционных слоев. Это фундаментальное требование всоответствие солнечной дорожке, особенно в крупномасштабных промышленных фотоэлектрических установках.

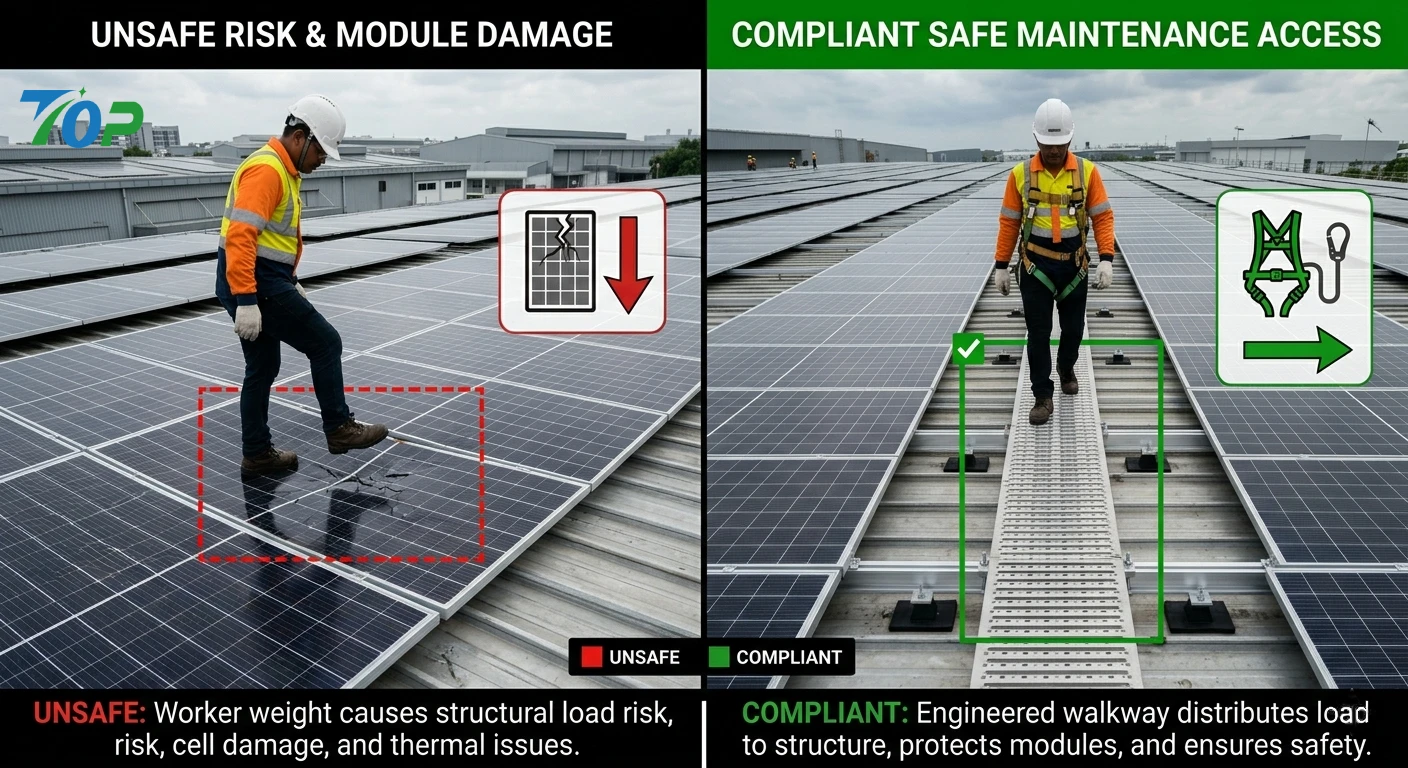

Противоскользящая техника для условий промышленной безопасности

Противоскользящие характеристики не являются второстепенной конструктивной особенностью — это основное требование безопасности в системах промышленных пешеходных переходов. Крыши заводов подвергаются воздействию дождя, конденсата, скопления пыли и, в некоторых случаях, остатков промышленного масла или химикатов.

Чтобы устранить эти риски, в промышленных проходах для технического обслуживания обычно используются перфорированные металлические поверхности, тисненые текстуры или композитные противоскользящие покрытия. Каждое решение предлагает различные преимущества в производительности в зависимости от условий окружающей среды и частоты технического обслуживания.

Например, перфорированная конструкция повышает эффективность дренажа и уменьшает накопление воды, а тисненые металлические поверхности обеспечивают более высокое трение в сухих условиях. Инженеры EPC должны выбирать наземные системы, основываясь на профилях рисков для конкретной площадки, а не только на стоимости.

Интеграция кровельного дренажа и управления водными ресурсами

Накопление воды является одним из наиболее недооцененных рисков при проектировании дорожек на крыше. Плохой дренаж может привести к ускорению коррозии, опасности скольжения и долгосрочному разрушению мембранных систем дорожек и крыш.

В передовых проектах EPC системы дорожек интегрированы с планированием дренажа крыши, чтобы гарантировать, что вода свободно течет по поверхности, не скапливаясь под структурными компонентами.

Эта интеграция важна не только для безопасности, но и для поддержания долгосрочной водонепроницаемости промышленных кровельных систем. В этом контекстесоответствие солнечной дорожкевключает совместимость дренажа как ключевое инженерное требование.

Интеграция дорожек технического обслуживания с солнечными фотоэлектрическими системами

Оптимизированное расположение проходов при проектировании фотоэлектрических массивов

В проектах промышленных солнечных батарей на крышах фотоэлектрические модули обычно располагаются в виде массивов с высокой плотностью, чтобы максимизировать выход энергии на квадратный метр. Однако без надлежащего планирования такая высокая плотность размещения может затруднить доступ для осмотра и обслуживания.

Проходы для технического обслуживания решают эту проблему путем создания структурированных коридоров доступа в планировках фотоэлектрических систем. Эти коридоры должны быть стратегически расположены, чтобы сбалансировать доступность, выход энергии и структурную безопасность.

Неправильное размещение может привести к потерям затенения, снижению эффективности системы или небезопасным условиям обслуживания. Таким образом, расположение пешеходных дорожек обычно определяется на ранней стадии инженерного проектирования EPC, а не после завершения разработки фотоэлектрической схемы.

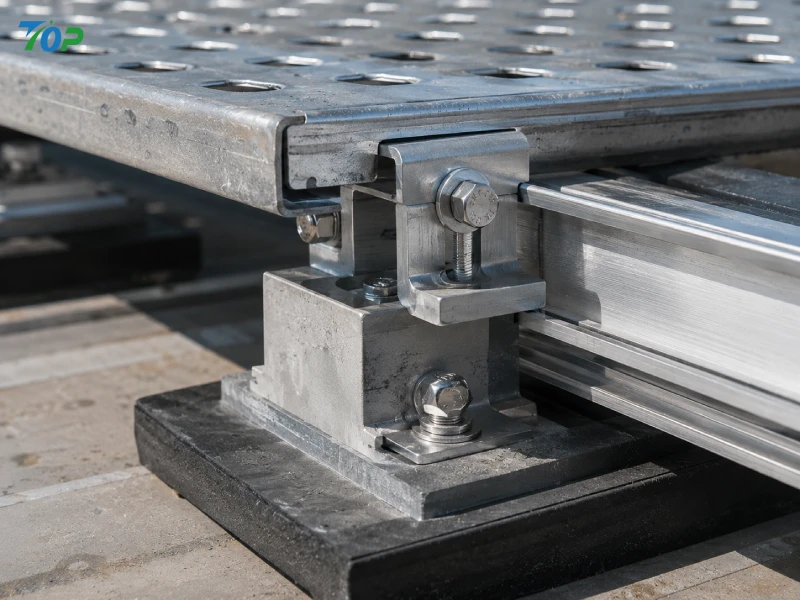

Совместимость с фотоэлектрическими монтажными системами

Промышленные проходы для технического обслуживания должны органично интегрироваться с фотоэлектрическими монтажными конструкциями. Сюда входит совместимость с рельсовыми системами, установками с балластной опорой и решениями для монтажа на крыше без проникновения.

Инженерная координация между системами дорожек и монтажными рельсами для фотоэлектрических систем необходима для предотвращения структурных конфликтов и обеспечения равномерного распределения нагрузки по поверхности крыши.

В высококачественных проектах EPC системы дорожек спроектированы как модульные компоненты, которые совмещаются с решетчатыми структурами для монтажа фотоэлектрических систем, обеспечивая единообразие на больших площадях установки.

Стратегия водонепроницаемой защиты в промышленных системах на крыше

Одной из наиболее важных инженерных задач в проектах фотоэлектрических систем на крыше является поддержание водонепроницаемости при установке дополнительных структурных систем. Проходы для технического обслуживания должны быть установлены так, чтобы не повредить мембрану крыши и не вызвать долгосрочного риска протечек.

Для достижения этой цели в промышленности широко используются методы установки без проникновения. В этих системах используются подушки с распределенной нагрузкой, изоляционные слои EPDM и механические зажимные конструкции вместо прямого проникновения в крышу.

Этот подход значительно снижает риск гидроизоляции и считается основным требованием в современных технологиях.соответствие солнечной дорожкерамки для промышленных EPC-проектов.

Эффективность установки EPC и стратегия стандартизации

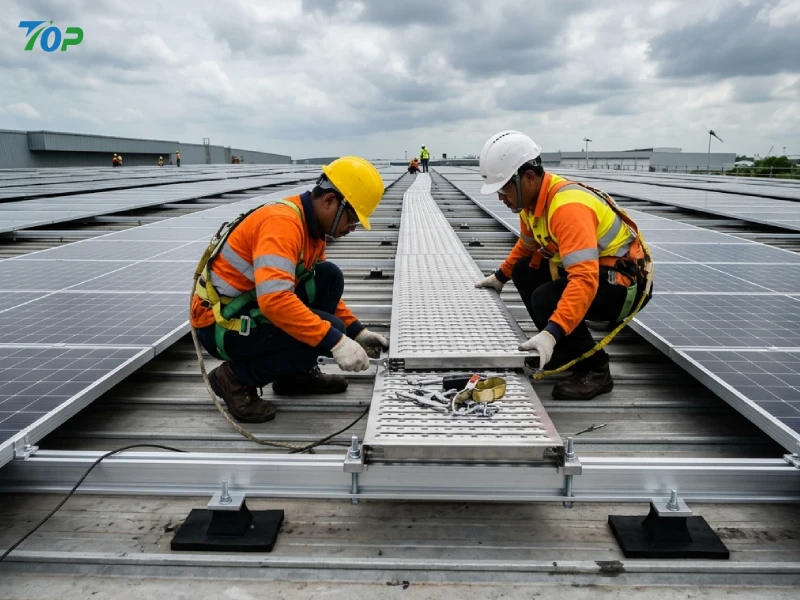

Модульные системы переходов для промышленных солнечных проектов

Модульные системы дорожек все чаще применяются в проектах солнечной энергетики EPC благодаря их способности повышать скорость установки, снижать зависимость от рабочей силы и обеспечивать стабильное качество проектирования на нескольких крышах.

Готовые компоненты позволяют установщикам собирать системы непосредственно на месте с минимальной настройкой, сокращая как время установки, так и количество ошибок.

Этот модульный подход особенно ценен в крупномасштабных промышленных проектах, где несколько зданий или заводских зон должны быть оснащены стандартизированной инфраструктурой обслуживания.

Снижение риска установки в крупных EPC-проектах

Ошибки при установке являются одной из наиболее частых причин разрушения конструкции систем дорожек на крыше. Эти ошибки часто возникают из-за непоследовательного изготовления на месте, плохого согласования с фотоэлектрическими схемами или неправильных предположений о распределении нагрузки.

Стандартизированные системы переходов значительно снижают эти риски, предоставляя предварительно спроектированные компоненты с определенными номинальными нагрузками и протоколами установки.

Для EPC-подрядчиков это означает снижение затрат на доработку, меньшее количество ошибок при проверках и сокращение сроков реализации проекта.

Координация между EPC и группами проектирования конструкций

Эффективная интеграция пешеходных дорожек требует сотрудничества на ранней стадии между EPC-подрядчиками, инженерами-строителями и проектировщиками кровельных систем. Задержка координации часто приводит к перепроектированию, перерасходу средств или проблемам с соблюдением требований на этапах проверки.

В высокопроизводительных проектах EPC планирование проходов для обслуживания интегрировано в начальный этап проектирования конструкции крыши, обеспечивая полную совместимость с планировкой фотоэлектрической системы, планированием дренажа и моделированием распределения нагрузки.

Распространенные инженерные неисправности в системах промышленных пешеходных переходов

Неправильное распределение нагрузки на слабые конструкции крыши

Одна из наиболее серьезных инженерных ошибок возникает, когда нагрузки на пешеходные дорожки не распределяются должным образом по точкам опоры конструкции. Это может привести к локальной деформации крыши или долгосрочной усталости конструкции.

Игнорирование теплового расширения в металлических системах

Металлические системы дорожек расширяются и сжимаются при изменении температуры. Если при проектировании не учитывать тепловое расширение, в точках соединения может накапливаться структурное напряжение, что со временем приводит к деформации или разрушению соединения.

Плохая интеграция с маршрутами обслуживания фотоэлектрических систем

Дорожки, которые не совпадают с путями обслуживания фотоэлектрических систем, снижают эффективность работы, вынуждая технических специалистов наступать на модули или обходить безопасные маршруты доступа. Это увеличивает как риски безопасности, так и потенциал деградации системы.

Использование материалов непромышленного качества

Использование низкосортных материалов является частой причиной преждевременного выхода из строя системы на промышленных крышах. Коррозия, структурное ослабление и деградация поверхности могут произойти быстро, если материалы не подходят для условий промышленного воздействия.

В высококачественных проектах EPC всегда используются материалы SUS304 или эквивалентные материалы, чтобы обеспечить долгосрочную структурную стабильность и соответствие стандартам.соответствие солнечной дорожкеожидания.

Соответствующая документация и требования к утверждению EPC-проекта

Инженерные чертежи и отчеты о расчете нагрузки в проектах солнечных дорожек

В промышленных проектах EPC по солнечной энергии документация о соответствии не является обязательной — это обязательный компонент утверждения проекта, особенно для заводских установок на крыше, предполагающих структурные изменения или дополнительные несущие системы, такие как проходы для обслуживания.

Инженерные чертежи обычно включают планы компоновки конструкций, расчеты распределения нагрузки, детализацию соединений и схемы интеграции с фотоэлектрическими системами. Эти документы используются инженерами-строителями и сторонними инспекторами для проверки безопасности системы и соответствия спецификациям проекта.

Отчеты о расчете нагрузки особенно важны всоответствие солнечной дорожкевалидацию, поскольку они демонстрируют, что система переходов может безопасно поддерживать обслуживающий персонал и оборудование без ущерба для целостности крыши.

Требования к сертификации материалов (SUS304 и структурная проверка)

Прослеживаемость материалов является важнейшим требованием в сфере промышленных закупок. Подрядчикам и дистрибьюторам EPC обычно требуются заводские сертификаты, проверка качества материала (например, сертификация нержавеющей стали SUS304) и отчеты о проверке коррозионной стойкости.

Эти документы гарантируют, что установленная система соответствует инженерным спецификациям и соответствует ожиданиям по долгосрочной долговечности в промышленных условиях, таких как прибрежные заводы, логистические центры и химические производства.

TÜV и стороннее тестирование при проведении EPC-тендеров

В международных EPC-тендерах часто требуется сертификация третьей стороны, такая как отчеты об испытаниях TÜV, для подтверждения структурной безопасности, характеристик материалов и долговечности системы.

Хотя требования к сертификации различаются в зависимости от региона и типа проекта, независимо проверенные результаты испытаний значительно повышают доверие к подрядчикам и повышают вероятность заключения крупномасштабных промышленных контрактов на использование солнечной энергии.

Для дистрибьюторов и оптовиков сертифицированные системы также снижают риски закупок и упрощают последующие процессы утверждения проектов.

Почему системы проходов, соответствующие требованиям, повышают рентабельность EPC

С коммерческой точки зрения EPC системы проходов для обслуживания представляют собой не просто инфраструктуру безопасности — они напрямую влияют на прибыльность проекта за счет экономической эффективности, снижения рисков и эксплуатационных показателей.

Сокращение времени установки и трудозатрат

Стандартизированные модульные системы мостков сокращают требования к изготовлению на месте, позволяя EPC-подрядчикам сократить сроки установки и снизить зависимость от квалифицированной рабочей силы. Это напрямую снижает общую стоимость реализации проекта.

Меньшая гарантия и риск послепродажного обслуживания

Правильно спроектированные системы дорожек снижают вероятность повреждения крыши, проблем с протечками и структурных сбоев, что, в свою очередь, снижает гарантийные претензии и обязательства по долгосрочному техническому обслуживанию.

Более высокий процент выигрышей проектов в конкурентных торгах EPC

В конкурентных EPC-тендерах проектирование и документация системы, соответствующие требованиям, значительно улучшают технические оценки. Проекты с четкимисоответствие солнечной дорожкедокументация с большей вероятностью пройдет этапы технической оценки.

Улучшенная долгосрочная эффективность эксплуатации и обслуживания

Хорошо спроектированные проходы для обслуживания обеспечивают более безопасные и быстрые циклы осмотра, сокращают время простоя фотоэлектрических систем и повышают общую стабильность выработки энергии на протяжении всего срока службы системы.

Как инженерные системы TopFenceSolar поддерживают проекты EPC

TopFenceSolar предлагает инженерно-ориентированные системы дорожек для технического обслуживания, разработанные специально для использования солнечных батарей на промышленных крышах. Архитектура системы ориентирована на соответствие требованиям, структурную надежность и эффективность установки EPC.

Модульная конструкция промышленного уровня для повышения эффективности EPC

Модульная структура обеспечивает быструю установку на больших площадях крыши, сводя к минимуму необходимость настройки на месте и обеспечивая стабильное качество проектирования в нескольких зонах проекта.

Варианты материалов для различных промышленных условий

Системы доступны в конфигурациях из нержавеющей стали SUS304 и высокопрочных алюминиевых сплавов, что позволяет EPC-подрядчикам выбирать подходящие решения с учетом подверженности коррозии, требований к нагрузкам и бюджетных ограничений.

Непроникающая водонепроницаемая интеграционная конструкция

Чтобы защитить целостность крыши, системы дорожек предназначены для поддержки методов установки без проникновения с использованием распределенных нагрузочных подушек и изоляционных слоев из EPDM. Это значительно снижает риски гидроизоляции в промышленных кровельных системах.

Совместимость с проектированием крупномасштабных фотоэлектрических систем

Система спроектирована для интеграции с основными фотоэлектрическими монтажными конструкциями, обеспечивая совместимость с фотоэлектрическими схемами на рельсах и с балластной опорой, используемыми в промышленных проектах на крышах.

Окончательный инженерный взгляд: соответствие требованиям как основной принцип проектирования промышленных солнечных дорожек

Промышленные дорожки для технического обслуживания не следует рассматривать как второстепенные аксессуары на крыше. В современной солнечной инженерии EPC они являются фундаментальной частью проектирования структурной безопасности, напрямую влияя на надежность системы, эксплуатационную эффективность и качество долгосрочного технического обслуживания.

Поскольку фотоэлектрические установки продолжают распространяться на промышленные объекты,соответствие солнечной дорожкеостанется решающим фактором оценки при инженерном утверждении, решениях о закупках и процессах выбора EPC-подрядчика.

Проекты, в которых вопросы соответствия требованиям учитываются на ранних стадиях проектирования, последовательно обеспечивают более высокую эффективность установки, более низкие затраты в течение жизненного цикла и более высокие показатели эксплуатационной безопасности.

Часто задаваемые вопросы о соответствии солнечных дорожек для промышленных фотоэлектрических систем на крыше
