Непроникающая система крепления солнечного балласта на плоской крыше: водонепроницаемое решение инженерного уровня для коммерческих фотоэлектрических проектов на крыше

Почему системы крепления солнечного балласта на плоской крыше заменяют проникающие фотоэлектрические конструкции на крыше

В коммерческих фотоэлектрических системах на крыше система крепления солнечного балласта на плоской крышестало одним из самых быстрорастущих монтажных решений для EPC-подрядчиков, установщиков солнечных батарей и владельцев промышленных зданий. По мере того, как все больше заводов, складов, логистических парков и торговых центров используют солнечные батареи на крышах, отрасль отходит от традиционных конструкций, проникающих через крышу, к системам без сверления, которые снижают риски гидроизоляции и повышают эффективность строительства.

Для многих EPC-компаний претензии по поводу протечки крыши больше не являются незначительной проблемой послепродажного обслуживания. Один-единственный сбой водонепроницаемости может привести к дорогостоящим затратам на техническое обслуживание, прерыванию работы завода и подорвать долгосрочное доверие клиентов. Именно поэтомусистема крепления солнечного балласта на плоской крышев настоящее время широко используется в коммерческих и промышленных проектах крыш. Используя балластный груз вместо проникновения в крышу, система помогает защитить водонепроницаемые мембраны, сокращая при этом сроки установки.

В то же время современные балластные солнечные стеллажные системы уже не являются просто «простыми конструкциями без сверления». За последние несколько лет инженерные стандарты быстро развивались. Устойчивость к ветровой нагрузке, оптимизация нагрузки на крышу, дренажный зазор, защита от коррозии и аэродинамическая стабильность теперь являются центральными факторами проектирования, особенно для крупномасштабных коммерческих фотоэлектрических установок.

В этой статье объясняется, как работают непроникающие системы крепления солнечных батарей на крыше, почему подрядчики EPC все чаще отдают им предпочтение и какие инженерные детали действительно важны в реальных коммерческих проектах на крыше.

Почему коммерческие солнечные проекты на крыше переходят на непроникающие системы крепления балласта

Десять лет назад многие солнечные системы на крышах все еще в значительной степени полагались на проникающие анкерные соединения. Сверление бетонных крыш считалось обычной практикой. Но коммерческие стандарты кровли изменились, и сегодня владельцы зданий гораздо более чувствительны к рискам, связанным с гидроизоляцией, чем раньше.

На многих промышленных объектах крыша защищает производственное оборудование и инвентарь стоимостью в миллионы долларов. Проблема утечки над автоматизированной производственной линией, холодильным складом или заводом по производству электроники может быстро стать серьезной эксплуатационной проблемой. В некоторых проектах стоимость ремонта из-за попадания воды фактически превышает первоначальную стоимость монтажной конструкции.

Из-за этого непроникающие системы крепления солнечных батарей теперь рассматриваются не как альтернативное решение, а скорее как стратегия контроля рисков.

Растущее давление на подрядчиков EPC

EPC-подрядчики сегодня находятся под давлением с нескольких направлений:

• Сокращенные сроки реализации проекта
• Увеличение затрат на рабочую силу
• Более высокие риски ответственности за гидроизоляцию
• Более строгие структурные проверки крыш
• Растущие ожидания владельцев в отношении долгосрочной надежности

Традиционное проникновение в крышу часто требует дополнительных процедур утверждения. Проверка водонепроницаемости, ремонт мембран и усиление конструкции могут увеличить сложность проекта. Система крепления солнечной батареи с непроникающим балластом помогает упростить эти рабочие процессы.

Для монтажников, одновременно управляющих несколькими проектами на крыше масштаба МВт, сокращение количества этапов установки может напрямую улучшить скорость выполнения проекта и эффективность труда.

Переход к проектам модернизации существующих зданий

Еще одной причиной быстрого роста балластных конструкций является расширение проектов модернизации солнечных батарей на крышах.

Многие коммерческие здания изначально не проектировались для фотоэлектрических систем. Некоторым крышам уже 8–15 лет, они имеют стареющие водонепроницаемые слои или неопределенную структурную документацию. В этих случаях владельцы зданий часто не желают допускать дополнительное сверление мембраны крыши.

Подход к монтажу солнечной крыши без сверления снижает проблемы в процессе утверждения и дает EPC-подрядчикам более практичное решение для старых зданий.

Гидроизоляция больше не является «второстепенной проблемой»

В прошлом вопросы гидроизоляции иногда рассматривались как второстепенные по сравнению с эффективностью производства энергии. Этот менталитет довольно сильно изменился.

Сегодня многие коммерческие клиенты оценивают предложения по солнечной энергии на крыше, используя три приоритета:

1. Безопасность крыши
2. Надежность системы
3. Долгосрочный операционный риск

Конечно, выход электроэнергии по-прежнему имеет значение. Но предотвращение протечек с крыш стало не менее важным, особенно для логистических складов, фармацевтических заводов, предприятий пищевой промышленности и центров обработки данных.

Это один из самых сильных факторов, способствующих внедрению балластных солнечных стеллажных систем во всем мире.

Что такое система крепления солнечного балласта на плоской крыше?

Система крепления солнечного балласта на плоской крыше представляет собой непроникающую фотоэлектрическую опорную конструкцию, которая закрепляет солнечные панели с помощью утяжеленных балластных блоков, а не механических анкеров для крыши.

Вместо сверления поверхности крыши система опирается на расчетный вес балласта, аэродинамический дизайн и устойчивость на основе трения, чтобы противостоять подъему ветра и сохранять структурную целостность.

Эти системы обычно используются на коммерческих и промышленных плоских крышах, где сохранение водонепроницаемости имеет решающее значение.

Основной структурный принцип работы

Принцип работы относительно прост, хотя лежащие в его основе инженерные расчеты могут оказаться весьма сложными.

Монтажная конструкция распределяет нагрузки по поверхности крыши посредством балластных лотков, опор и защитных подушек. Силам подъема ветра противодействует сочетание:

• Балластный вес
• Аэродинамические ветровые дефлекторы
• Оптимизированные углы наклона
• Трение между защитными накладками и мембраной крыши

В отличие от проникающих систем, анкерные болты не пробивают гидроизоляционный слой.

Это особенно важно для мембранных крыш из ТПО, ПВХ и ЭПДМ, где водонепроницаемость очень чувствительна к точкам проникновения.

Основные компоненты балластной солнечной системы крепления

Хотя конструкции у разных производителей различаются, большинство коммерческих систем балласта на крыше включают в себя несколько общих структурных компонентов.

Алюминиевые рельсы AL6005-T5

Высокопрочные алюминиевые рельсы поддерживают солнечные модули и передают нагрузки по всей конструкции.

Алюминиевый сплав АЛ6005-Т5 широко используется, поскольку он обеспечивает:

• Хорошая устойчивость к коррозии
• Высокая структурная прочность
• Легкость в обращении
• Длительный срок службы на открытом воздухе

По сравнению с более тяжелыми стальными системами, алюминиевые конструкции легче транспортировать и устанавливать на крышах.

Передние и задние опоры

Опорные ножки определяют угол наклона модуля и геометрию конструкции. В зависимости от проекта системы могут использовать:

• Наклонная конструкция на южную сторону

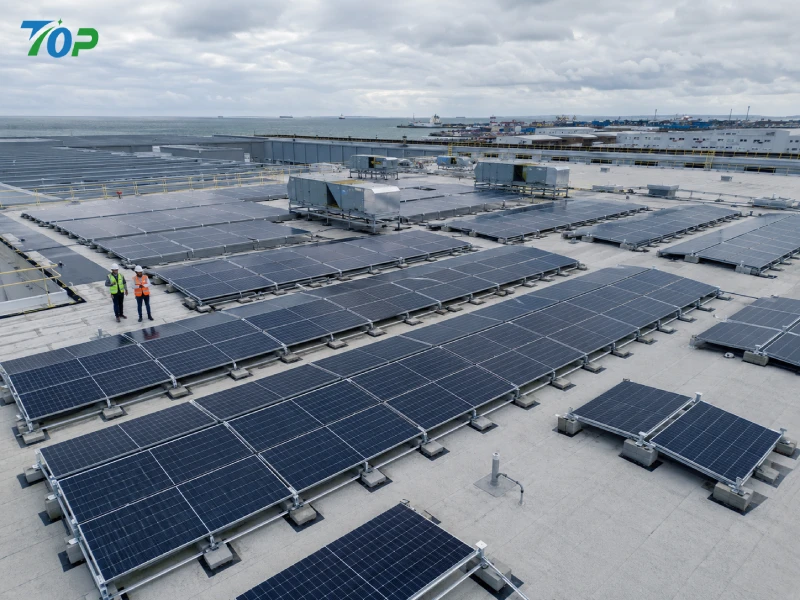

• Конфигурация с малым наклоном Восток-Запад
• Аэродинамическое низкопрофильное расположение

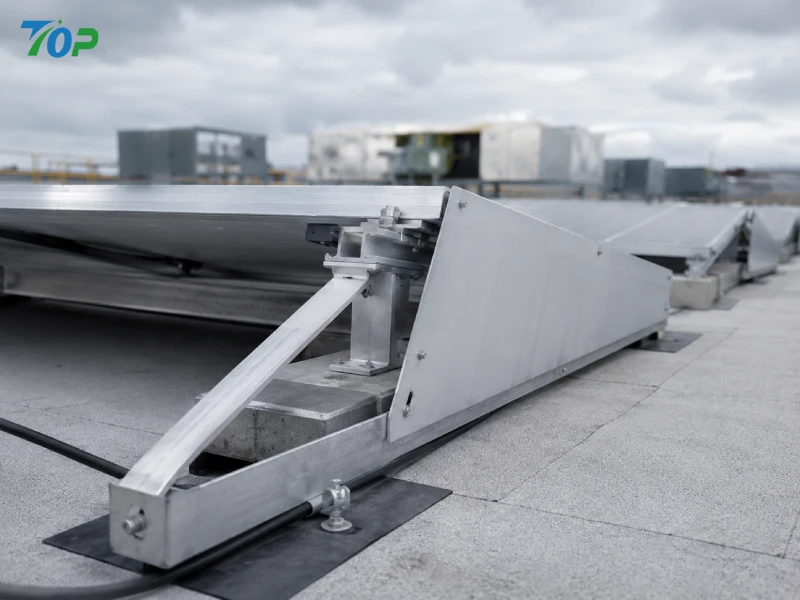

Задняя опорная конструкция часто включает в себя ветровые дефлекторы для улучшения сопротивления подъему.

Балластные лотки

Балластные лотки удерживают бетонные блоки или другие утяжеленные материалы, которые стабилизируют систему против ветровых нагрузок.

Требования к балласту зависят от нескольких инженерных переменных:

• Высота крыши
• Местная скорость ветра
• Категория воздействия здания
• Угол наклона модуля
• Краевые зоны крыши
• Аэродинамические характеристики системы

В прибрежных районах с сильным ветром расчет балласта становится значительно сложнее.

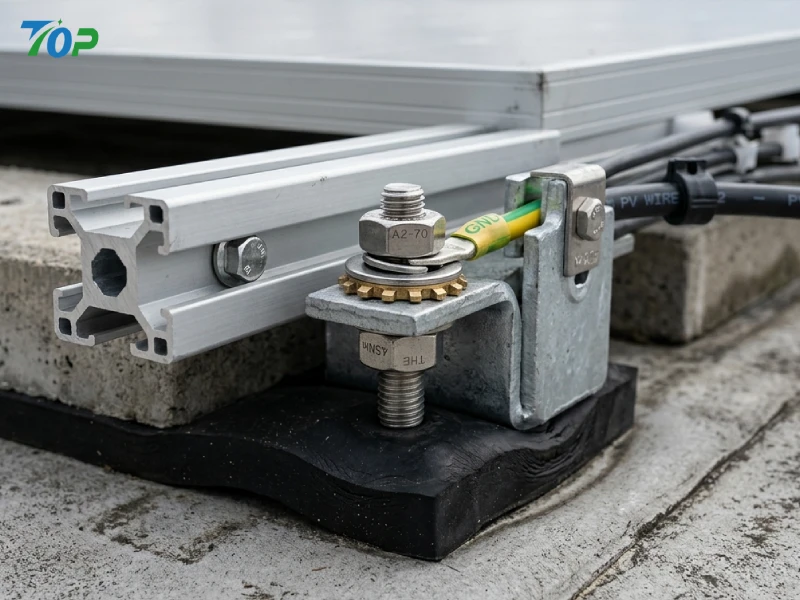

Крепежи из нержавеющей стали SUS304

Крепежи часто упускаются из виду в некачественных проектах крыш, но они напрямую влияют на долгосрочную надежность.

Фурнитура из нержавеющей стали SUS304 обеспечивает:

• Высокие антикоррозийные характеристики
• Длительный срок службы
• Снижение риска технического обслуживания
• Стабильная долговечность на открытом воздухе

Это становится особенно важным в прибрежных или влажных промышленных условиях.

Резиновые прокладки из EPDM

Между монтажной конструкцией и кровельной мембраной устанавливаются защитные резиновые прокладки.

В их функции входят:

• Увеличение трения
• Защита водонепроницаемых слоев
• Снижение концентрации прямого давления
• Улучшение совместимости на крыше

Без надлежащей защиты мембраны даже непроникающие системы могут со временем повредить кровельный материал.

Как непроникающие системы крепления солнечных батарей защищают гидроизоляцию крыши

Одним из самых больших преимуществ системы крепления солнечного балласта на плоской крыше является водонепроницаемость.

Для владельцев коммерческих зданий это часто имеет большее значение, чем первоначально ожидают многие монтажники.

Во время установки протечка на крыше может показаться незначительной, но в течение нескольких сезонов дождей проблема может быстро расшириться, особенно на крупных промышленных объектах.

Скрытый риск проникновения на крышу

Каждое проникновение в крышу создает потенциальную точку долгосрочного разрушения.

Даже при правильном нанесении водонепроницаемых герметиков во время установки материалы естественным образом стареют из-за:

• УФ-воздействие
• Циклы теплового расширения
• Дождевая эрозия
• Механическая вибрация
• Колебания температуры

После многих лет воздействия на крышу деградация герметика может привести к проникновению влаги вокруг точек крепления.

Эта проблема особенно распространена в регионах с:

• Сильное УФ-излучение
• Сильный дождь
• Частые тайфуны
• Большие сезонные колебания температуры

Почему владельцы коммерческих зданий сегодня более осторожны

За последнее десятилетие владельцы зданий стали более опытными в использовании солнечной энергии на крышах. Многие уже понимают риски долгосрочного обслуживания, связанные с проникновением в крышу.

Фактически, некоторые владельцы промышленной собственности теперь прямо требуют использования систем непроникающего монтажа во время торгов EPC.

Эта тенденция становится все более распространенной в:

• Логистические парки
• Холодильные склады
• Заводы по производству электроники
• Здания пищевого производства
• Фармацевтические заводы

Эти отрасли не могут легко переносить операционные риски, связанные с утечками.

Защита целостности гарантии на крышу

Еще одним важным моментом является гарантийная защита крыши.

Некоторые производители кровельных покрытий могут частично аннулировать гарантию водонепроницаемости после неконтролируемого проникновения в крышу. Это создает дополнительные юридические и финансовые проблемы как для владельцев зданий, так и для EPC-подрядчиков.

Система крепления балласта для солнечной батареи помогает свести к минимуму эту проблему, поскольку водонепроницаемая мембрана остается практически неповрежденной.

Это упрощает общение между:

• Поставщики кровельных материалов
• Владельцы зданий
• Монтажники фотоэлектрических систем
• Страховые компании

Снижение нагрузки на послепродажное обслуживание

Для подрядчиков EPC рассмотрение претензий по гидроизоляции может занять чрезвычайно много времени.

Иногда реальный источник утечки не связан с фотоэлектрической системой, но если на крыше установлено солнечное оборудование, установщик все равно часто участвует в устранении неполадок.

Сокращение точек проникновения снижает вероятность будущих споров и помогает защитить долгосрочные отношения с клиентами.

Это одна из причин, почему многие опытные компании EPC теперь стандартизируют непроникающие системы крепления солнечных батарей на крыше в коммерческих проектах, когда условия крыши позволяют это.

Инженерные преимущества балластных солнечных систем крепления

Популярность балластных систем связана не только с гидроизоляцией. Инженерная эффективность является еще одной важной причиной.

Современные коммерческие проекты крыш постоянно требуют сокращения времени установки при сохранении надежности конструкции. Правильно спроектированная балластная система помогает достичь обеих целей.

Ускоренный процесс установки

По сравнению с традиционной установкой на анкерах, балластные конструкции обычно требуют меньшего количества этапов строительства.

Обычно нет необходимости:

• Бурение крыши
• Химическое отверждение анкера
• Водонепроницаемое повторное запечатывание
• Комплексная проверка проникновения

Это значительно сокращает время монтажа на крыше.

Во многих системах также используются предварительно собранные структурные компоненты, что позволяет установщикам быстрее завершить установку модуля.

На больших коммерческих крышах экономия времени становится очень заметной.

Снижение требований к рабочей силе

Нехватка рабочей силы влияет на рынки установки солнечных батарей во многих странах.

Поскольку балластные системы упрощают процедуры установки, подрядчики EPC часто могут сократить:

• Зависимость от квалифицированной рабочей силы
• Специалисты по гидроизоляции кровли
• Сложность обучения установке
• Работы по подготовке крыши

Это помогает улучшить масштабируемость установки для конвейеров крупных проектов.

Улучшенная адаптируемость существующих зданий

Не все крыши идеальны для проникновения систем.

Некоторые существующие здания имеют:

• Ограниченная структурная документация
• Стареющие водонепроницаемые слои
• Ограниченные разрешения на бурение
• Сложная планировка крыши

Непроникающая система крепления солнечного балласта на плоской крыше обеспечивает большую гибкость в таких ситуациях.

Эта адаптируемость особенно ценна для проектов модернизации коммерческих крыш.

Снижение затрат на долгосрочное обслуживание

Долгосрочные эксплуатационные расходы имеют большее значение, чем первоначально думают многие разработчики проектов.

Недорогая монтажная конструкция, которая впоследствии создает проблемы с гидроизоляцией, может быстро стать дорогой в течение 20-летнего жизненного цикла проекта.

Балластные системы помогают уменьшить:

• Стоимость ремонта утечки
• Уход за водонепроницаемой мембраной
• Замена, связанная с коррозией
• Сложности доступа на крышу

Со временем это может значительно повысить общую рентабельность инвестиций в проект.

Важные инженерные соображения по проектированию фотоэлектрических систем с балластом на плоской крыше

Система крепления солнечного балласта на плоской крыше может выглядеть механически простой снаружи, но инженерные решения, лежащие в основе надежной коммерческой установки на крыше, на самом деле весьма сложны.

Во многих неудачных фотоэлектрических проектах на крышах проблема заключалась не в самом солнечном модуле. Проблема обычно возникала из-за недооценки ветровой подъемной силы, плохого анализа нагрузки на крышу, препятствий для дренажа или долгосрочной усталости конструкции, которая игнорировалась на ранней стадии проектирования.

Вот почему опытные подрядчики EPC уделяют пристальное внимание инженерным расчетам еще до начала установки.

Оценка несущей способности конструкции крыши

Прежде чем выбирать какую-либо балластную солнечную стеллажную систему, необходимо тщательно оценить конструктивную способность крыши.

В отличие от проникающих систем, которые передают нагрузку непосредственно на точки крепления конструкции, балластные системы распределяют вес по поверхности крыши. Это создает различные характеристики нагрузки, которые требуют детального анализа.

Типичные соображения по нагрузке на крышу включают в себя:

• Собственная нагрузка от монтажной конструкции
• Вес солнечного модуля
• Вес бетонного балласта
• Временная ремонтная нагрузка
• Динамическая нагрузка, вызванная ветром
• Влияние накопления дождевой воды

В проектах модернизации конструктивная документация иногда бывает неполной или устаревшей. Старые промышленные здания могли подвергаться реконструкции, которая изменила первоначальные условия нагрузки.

По этой причине команды EPC часто проводят:

• Структурные проверки на месте
• Отбор проб керна
• Проверка толщины стали
• Испытание бетона на прочность
• Оценка прогиба крыши

Одной из распространенных ошибок в малобюджетных проектах является отношение к расчетам нагрузки на крышу как к приблизительной оценке, а не к реальной инженерной задаче. Это может стать опасным в крупномасштабных установках, где по крыше распределены сотни тонн балласта.

Анализ ветровой нагрузки и подъема

Подъем ветра является одной из наиболее важных инженерных задач для непроникающих солнечных систем на крыше.

По сути, солнечная батарея ведет себя как большая аэродинамическая поверхность, подвергающаяся внешнему давлению. Когда ветер перемещается по модулям крыши, подъемная сила может стать удивительно высокой, особенно вблизи краев и углов крыши.

Вот почему при проектировании современной системы крепления солнечного балласта на плоской крыше большое внимание уделяется аэродинамической оптимизации.

Профессиональный анализ ветровой нагрузки обычно учитывает:

• Региональные данные о скорости ветра
• Высота здания
• Категория воздействия местности
• Краевые зоны крыши
• Высота стены парапета
• Угол наклона модуля
• Расстояние между массивами

В регионах с сильным ветром требования к балласту могут резко возрасти, если аэродинамические характеристики плохие.

Например, плохо оптимизированная конструкция с наклоном 15° может потребовать значительно больше балласта, чем низкопрофильная аэродинамическая конструкция со встроенными ветрозащитными дефлекторами.

Это напрямую влияет на:

• Давление нагрузки на крышу
• Стоимость перевозки
• Монтажные работы
• Экономика проекта

Современные системы инженерного уровня пытаются снизить потребность в балласте за счет управления воздушным потоком, а не просто за счет увеличения веса.

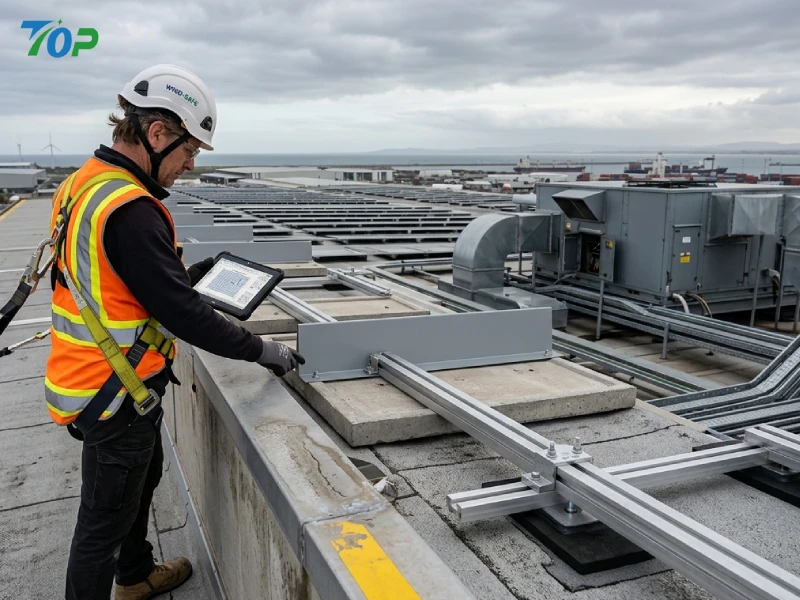

Почему зоны края крыши требуют дополнительного внимания

Не все зоны на крыше испытывают одинаковое давление ветра.

Углы крыши и зоны по периметру подвергаются более сильным подъемным силам, поскольку поток воздуха вокруг краев здания ускоряется. Эти области часто требуют:

• Дополнительный балласт
• Меньшие углы наклона
• Усиленные дефлекторы
• Уменьшенное расстояние между рядами

Игнорирование усиления краевой зоны — одна из наиболее распространенных ошибок проектирования, наблюдаемых в неопытных проектах фотоэлектрических систем на крыше.

В прибрежных регионах, подверженных тайфунам, провалы в краевых зонах могут привести к каскадному структурному повреждению по всему массиву.

Стратегия оптимизации балласта

Многие люди полагают, что балластные системы просто «добавляют бетонные блоки, пока конструкция не станет устойчивой». На самом деле профессиональная оптимизация балласта гораздо сложнее.

Избыточный балласт создает несколько проблем:

• Повышенная нагрузка на крышу
• Увеличение затрат на логистику
• Более длительное время установки
• Более сложная обработка крыши.
• Более высокие затраты на усиление конструкции

Хорошо спроектированная балластная солнечная система крепления направлена ​​на достижение устойчивости при минимально необходимом весе балласта.

Обычно это достигается посредством:

• Аэродинамические задние дефлекторы
• Углы наклона нижнего модуля
• Улучшенный контроль воздушного потока
• Оптимизированное междурядье
• Улучшенная структурная геометрия

В последние годы системы с малым наклоном «Восток-Запад» становятся все более популярными, поскольку они часто снижают требования к балласту и одновременно улучшают использование пространства на крыше.

Планирование дренажа и стока воды

Планирование дренажа иногда недооценивается при проектировании солнечной батареи на крыше.

Плохо расположенная монтажная конструкция может препятствовать потоку воды и создавать водоемы на плоских крышах.

Со временем стоячая вода может ускориться:

• Старение мембраны
• Протечка крыши
• Коррозия
• Структурный износ

Таким образом, профессиональная планировка фотоэлектрических систем на крыше обеспечивает надлежащие дренажные пути между монтажными рядами.

Важные вопросы дренажа включают в себя:

• Направление ската крыши
• Место слива
• Пути перелива
• Пути доступа для технического обслуживания
• Риск накопления мусора

В регионах с сильными дождями расстояние между дренажными системами становится еще более важным.

Некоторые EPC-подрядчики усвоили это на собственном горьком опыте, обнаружив засорение дренажных систем через несколько месяцев после завершения проекта.

Тепловое расширение и долговременная структурная стабильность

Коммерческие солнечные системы на крыше испытывают постоянные температурные циклы на протяжении всего срока службы.

Металлические конструкции расширяются при дневном воздействии тепла и сжимаются в прохладное ночное время. За 20–25 лет это повторяющееся движение может создать усталостное напряжение в точках соединения.

Алюминий AL6005-T5 обеспечивает хорошую структурную стабильность, но правильное управление расширением по-прежнему важно.

Профессиональные проекты обычно включают в себя:

• Зазоры в расширении
• Скользящие рельсовые соединения
• Контролируемый момент затяжки
• Гибкие суставные конструкции

Если тепловое движение игнорируется, долгосрочные проблемы могут включать:

• Ослабление крепления
• Деформация рельса
• Стрессовое растрескивание
• Смещение зажима модуля

Эти проблемы обычно возникают постепенно, а не сразу, поэтому инженерный опыт так важен при проектировании фотоэлектрических конструкций на крыше.

Пожарная безопасность и прокладка кабелей

Поскольку коммерческая фотоэлектрическая мощность на крышах продолжает расти, стандарты пожарной безопасности во многих странах становятся более строгими.

Современные балластные солнечные стеллажные системы должны учитывать:

• Коридоры пожарного доступа
• Безопасность прокладки кабеля
• Непрерывность заземления
• Доступ для аварийного обслуживания

Неправильная прокладка кабелей остается на удивление распространенным явлением при некачественной установке на крыше.

Неправильная прокладка кабеля может в конечном итоге привести к:

• УФ-повреждение
• Износ изоляции
• Воздействие воды
• Неисправность разъема

Профессиональные установщики EPC обычно интегрируют кабельные лотки, устойчивые к ультрафиолетовому излучению зажимы и надземные пути прокладки в саму монтажную систему.

Проблемы сильного ветра и прибрежных крыш: как балластные системы инженерного уровня снижают риск

Не все солнечные системы на крыше одинаково требовательны.

Прибрежные регионы и рынки, подверженные тайфунам, оказывают гораздо большую нагрузку на фотоэлектрические системы на крышах, чем внутренние районы с низким ветром. В этих проектах особое значение приобретает инженерное качество монтажной конструкции.

Именно здесь становятся очевидными основные различия между поставщиками недорогих монтажных систем и производителями, ориентированными на разработку.

Почему сопротивление ветру так важно для солнечной батареи на крыше

Наземные солнечные системы передают нагрузку непосредственно на глубокие фундаменты. Системы крыши работают по-другому.

На плоской крыше солнечная батарея полностью открыта внешнему воздушному потоку, при этом устойчивость зависит главным образом от балласта и аэродинамического контроля.

В условиях сильного ветра давление подъема может быстро возрасти.

Тайфуны создают дополнительные проблемы, поскольку направление ветра меняется динамично. Это означает, что массивы на крыше могут испытывать:

• Повышение отрицательного давления
• Турбулентная боковая загрузка
• Вибрационная усталость
• Неравномерное распределение давления

Если в конструкции конструкции отсутствует аэродинамическая оптимизация, требования к балласту становятся чрезмерно высокими.

Аэродинамический дизайн ветрового дефлектора

Современные непроникающие системы крепления солнечных батарей на крыше часто используют задние ветровые дефлекторы для улучшения характеристик воздушного потока.

Назначение этих дефлекторов не просто косметическое. Их функция — уменьшить турбулентный поток воздуха под модулями.

Без надлежащего контроля воздушного потока ветер может создавать сильные всасывающие эффекты под солнечными панелями, резко увеличивая подъемную силу.

Хорошо спроектированные дефлекторы помогают:

• Уменьшите заднюю турбулентность
• Более низкое давление подъема
• Уменьшить потребность в балласте
• Улучшить структурную стабильность

В некоторых инженерных исследованиях аэродинамическая оптимизация снизила требования к балласту более чем на 20%, хотя фактические результаты различаются в зависимости от условий проекта.

Тенденции дизайна с малым углом наклона

Многие старые фотоэлектрические системы на крышах использовали относительно крутые углы наклона для максимизации выработки энергии.

Сегодня приоритеты коммерческого дизайна крыш меняются.

Для многих промышленных крыш подрядчики EPC теперь предпочитают:

• Меньшие углы наклона
• Более высокая плотность модулей
• Снижение воздействия ветра
• Меньший вес балласта

Эта тенденция особенно заметна в планировках солнечных батарей на крыше с востока на запад.

Хотя системы с малым наклоном могут немного снизить пиковую эффективность генерации на модуль, они часто улучшают общее производство энергии на крыше, обеспечивая более высокую плотность установки.

В коммерческих проектах общая рентабельность инвестиций на крыше обычно более важна, чем теоретическая эффективность на уровне модуля.

Коррозионная стойкость в прибрежных зонах

Прибрежные проекты создают еще одну серьезную проблему: коррозию.

Солевой воздух ускоряет разрушение материалов, особенно металлических крепежных деталей и плохо защищенных стальных деталей.

Вот почему в высококачественных фотоэлектрических системах на крыше обычно используются:

• Алюминиевые рельсы AL6005-T5
• Оборудование из нержавеющей стали SUS304
• Анодированная обработка поверхности
• Антикоррозийные покрытия

Низкокачественные крепежные детали могут поначалу казаться приемлемыми во время установки, но портятся гораздо быстрее в условиях влажной соленой среды.

Как только вокруг точек соединения развивается коррозия, долговременная надежность конструкции быстро снижается.

Реальные инженерные меры, используемые в проектах на крышах с сильным ветром

Опытные подрядчики EPC обычно применяют несколько инженерных стратегий одновременно, а не полагаются только на балластный вес.

Типичные подходы к армированию включают в себя:

• Усиленный балласт по периметру
• Дополнительные ветровые дефлекторы
• Уменьшен угол наклона модуля
• Оптимизированное междурядье
• Усиленное железнодорожное сообщение
• Улучшенное крепление конструкции

В некоторых прибрежных проектах инженеры также разделяют массивы крыш на отдельные аэродинамические зоны, чтобы лучше управлять распределением давления.

Этот тип инженерной оптимизации для конкретного проекта становится все более важным, поскольку коммерческие фотоэлектрические системы на крышах продолжают масштабироваться.

Расположение балласта на восток-запад или юг: какая конструкция лучше?

Выбор правильной компоновки массива оказывает большое влияние на производительность крыши, потребность в балласте, плотность установки и экономику проекта.

Для коммерческих крыш используются два наиболее распространенных подхода:

• Системы наклона на южную сторону
• Системы с малым наклоном Восток-Запад

Ни один из подходов не является универсальным. Лучшее решение зависит от приоритетов проекта и условий на крыше.

Преимущества планировки на южной стороне

Выходящие на юг массивы традиционно доминировали в коммерческих фотоэлектрических проектах на крышах, поскольку они максимизируют солнечное воздействие в часы пик солнечного света.

Преимущества включают в себя:

• Более высокая пиковая мощность генерации
• Высокие производственные показатели зимой
• Знакомые стандарты инженерного проектирования
• Простое электрическое планирование

Однако системы, ориентированные на юг, обычно требуют:

• Увеличенное междурядье
• Более высокие углы наклона
• Больше балласта
• Повышенное воздействие ветра

Эти ограничения становятся более заметными на коммерческих крышах с ограниченным пространством.

Преимущества расположения балласта Восток-Запад

Системы Восток-Запад становятся все более популярными для больших коммерческих и промышленных крыш.

В такой компоновке модули располагаются спина к спине с относительно небольшими углами наклона.

Данная конструкция имеет ряд важных преимуществ:

• Более высокая эффективность использования крыши
• Уменьшенное затенение между рядами
• Меньшие требования к балласту
• Улучшенное аэродинамическое поведение
• Более сбалансированная ежедневная выходная мощность

Поскольку расстояние между рядами может быть значительно уменьшено, общая установленная мощность крыши часто увеличивается.

Для логистических центров и крыш заводов это может существенно улучшить общую экономику проекта.

Рекомендации по рентабельности инвестиций в коммерческую крышу

В проектах по наземной солнечной энергии в коммунальном масштабе основной целью часто является максимизация мощности отдельных модулей.

Коммерческие крыши работают по-другому.

Большинство проектов C&I на крыше ограничены доступной площадью крыши, а не наличием модулей.

По этой причине подрядчики EPC все чаще оценивают:

• Общая выработка на крыше
• Плотность установки
• Структурная эффективность нагрузки
• Согласование собственного потребления
• Срок окупаемости проекта

Системы Восток-Запад часто показывают хорошие результаты в этих категориях, особенно для дневных профилей промышленного потребления электроэнергии.

Какой макет сегодня более распространен?

Текущие рыночные тенденции показывают растущее внедрение балластных солнечных систем крепления Восток-Запад для больших коммерческих крыш.

Это особенно актуально в:

• Крыши складов
• Распределительные центры
• Крупные производственные предприятия
• Плоские логистические объекты

Тем не менее, системы, обращенные на юг, по-прежнему остаются распространенными, где:

• Площадь крыши достаточная.
• Максимальное пиковое производство имеет приоритет
• Снег – это важно
• Местные цены на электроэнергию благоприятствуют производству в полдень

В конечном счете, профессиональный проектировщик фотоэлектрических систем на крыше должен оценить обе схемы на этапе проектирования, а не применять стандартное решение для каждого проекта.

Сертификаты и стандарты материалов, которые должны проверять B2B-покупатели

Ожидается, что в коммерческих фотоэлектрических проектах на крыше монтажная конструкция будет оставаться работоспособной в течение более 20 лет при постоянном воздействии на открытом воздухе. Тем не менее, многие решения о закупках по-прежнему принимаются главным образом на основе краткосрочного сравнения цен.

Опытные подрядчики EPC знают, что этот подход может впоследствии оказаться дорогостоящим.

Качество материала, стабильность производства и стандарты сертификации напрямую влияют на:

• Структурная надежность
• Эффективность установки
• Длительная коррозионная стойкость
• Частота технического обслуживания
• Гарантийный риск проекта

По этой причине покупатели, ориентированные на инжиниринг, обычно оценивают гораздо больше, чем базовая котировочная цена.

Почему качество материала напрямую влияет на стоимость жизненного цикла

Система крепления солнечных батарей на крыше работает непрерывно под воздействием ультрафиолетового излучения, температурных циклов, дождевой воды, вибрации ветра и загрязнения окружающей среды.

Некачественные материалы все же могут пройти краткосрочные проверки при установке, но со временем постепенно портятся.

К частым долгосрочным проблемам, вызванным некачественными компонентами, относятся:

• Коррозия крепежа
• Деформация рельса
• Растрескивание зажима
• Ослабление соединения
• Гальваническая коррозия
• Преждевременная структурная усталость

Как только начинается коррозия крыши, техническое обслуживание становится намного сложнее, поскольку сам доступ на крышу требует затрат на рабочую силу и безопасность.

Вот почему коммерческие проекты по созданию крышных домов все чаще отдают приоритет ценности жизненного цикла, а не только первоначальной экономии на закупках.

Преимущества алюминиевого сплава AL6005-T5

Алюминиевый сплав AL6005-T5 широко используется в балластных солнечных системах инженерного класса, поскольку он обеспечивает надежный баланс между структурными характеристиками и эффективностью веса.

По сравнению с обычными конструкциями из углеродистой стали алюминий обеспечивает ряд преимуществ при установке на крыше.

• Меньший транспортный вес
• Упрощенное управление на крыше
• Сильная коррозионная стойкость
• Хорошая механическая прочность
• Длительная долговечность на открытом воздухе

Для монтажников более легкие структурные компоненты также повышают скорость установки и снижают утомляемость рабочих при развертывании на крыше.

Еще одним важным преимуществом является коррозионное поведение. Алюминий естественным образом образует оксидный защитный слой, помогая улучшить долговременную устойчивость на открытом воздухе во влажной среде.

Это становится особенно ценным в прибрежных промышленных проектах, где воздействие коррозии значительно более агрессивно.

Почему важны крепежи из нержавеющей стали SUS304

Крепления являются одними из самых маленьких компонентов солнечной системы на крыше, но они также являются одними из самых важных.

Низкокачественные болты могут изначально выглядеть одинаково во время установки, однако их долгосрочные характеристики могут существенно различаться.

Обычно предпочтение отдается фурнитуре из нержавеющей стали SUS304, поскольку она обеспечивает:

• Отличные антикоррозийные характеристики
• Высокая износостойкость на открытом воздухе
• Стабильная механическая прочность
• Снижение риска технического обслуживания

В коммерческих проектах на крыше надежность соединения имеет большое значение, поскольку вибрация, тепловое расширение и ветровая нагрузка постоянно подвергают точки крепления нагрузке.

Если крепеж со временем подвергается коррозии или ослабевает, устойчивость конструкции постепенно снижается.

Для береговых установок некоторые проекты могут даже перейти на материалы с более высокой коррозионной стойкостью в зависимости от условий воздействия окружающей среды.

Ключевые сертификаты для международных коммерческих солнечных проектов

Глобальные подрядчики и дистрибьюторы EPC все чаще требуют международно признанных сертификатов, прежде чем одобрить поставщиков монтажных систем.

Эти сертификаты помогают подтвердить:

• Контроль качества производства
• Консистенция материала
• Стандарты структурной безопасности
• Тестирование соответствия
• Системы отслеживания

Общие сертификаты, требуемые в международных фотоэлектрических проектах, включают:

• сертификация ТУВ
• Управление качеством ISO9001
• Испытание материалов SGS
• Соответствие CE

Для многих EPC-компаний проверка сертификации теперь является стандартной частью процедур квалификации поставщиков.

В крупных коммерческих проектах качество документации может влиять на решения о закупках почти так же, как и ценообразование.

Почему отслеживание производства становится все более важным

Поскольку проекты фотоэлектрических систем на крыше становятся все более масштабными и технически требовательными, покупатели все чаще хотят отслеживать производство.

Это включает в себя:

• Записи о партиях материалов
• Контроль качества экструзии
• Документация по обработке поверхности
• Отчеты механических испытаний
• Проверка выбора крепежа

Профессиональные производители обычно поддерживают строгие системы контроля качества на протяжении всего производства, а не полагаются только на окончательные проверки.

Это особенно важно для дистрибьюторов и EPC-подрядчиков, управляющих трубопроводами проектов мощностью несколько МВт в разных странах.

Распространенные ошибки в солнечных проектах с балластом на плоской крыше

Коммерческие солнечные системы на крыше значительно улучшились за последнее десятилетие, но ошибки при установке по-прежнему случаются часто, особенно в агрессивно недорогих проектах.

Многих из этих проблем можно избежать при правильном инженерном планировании.

Игнорирование предельных нагрузок на крышу

Одна из самых серьезных ошибок – недооценка ограничений по нагрузке на крышу.

Поскольку балластные системы полагаются на распределенный вес, монтажники иногда полагают, что «крыша, вероятно, справится с этим».

Это не профессиональный инженерный подход.

Риски перегрузки становятся более серьезными, когда:

• Здания старше
• Структурные чертежи неполны.
• Существуют предыдущие модификации крыши.
• Затопление воды уже происходит

В некоторых проектах модернизации чрезмерная балластная нагрузка потребовала дорогостоящего усиления конструкции после того, как планирование установки уже было завершено.

Неправильные расчеты ветровой зоны

Ошибки, связанные с ветровой нагрузкой, остаются одной из наиболее частых причин разрушения конструкций солнечных батарей на крышах во всем мире.

Проблемы часто возникают, когда установщики:

• Используйте общие расчеты балласта
• Игнорировать зоны поднятия края крыши
• Недооценивать воздействие местного ветра
• Не удалось оптимизировать аэродинамический дизайн

В регионах, подверженных тайфунам, даже относительно небольшие проектные просчеты могут привести к очень большим различиям в подъемной силе.

Профессиональное проектирование фотоэлектрических систем на крыше всегда должно использовать анализ ветра для конкретного проекта, а не копировать предположения из предыдущих установок.

Блокировка дренажных систем на крыше

Закупорка дренажа – еще одна удивительно распространенная проблема.

Плохо спланированная схема монтажа может помешать:

• Дренажные пути
• Переливные системы
• Пути доступа для технического обслуживания

В конечном итоге это может привести к скоплению стоячей воды вокруг конструкции.

Долгосрочное размышление может ускорить:

• Старение кровельной мембраны
• Развитие утечки
• Коррозия
• Структурный износ

Профессиональные команды EPC обычно проверяют поведение дренажа на крыше, прежде чем завершить проектирование планировки.

Использование некачественного крепежа

Проблемы с качеством крепежа обычно проявляются не сразу после установки.

Вместо этого сбои развиваются постепенно, в течение нескольких лет, вследствие:

• Коррозия
• Термальный велоспорт
• Вибрация ветра
• Воздействие влаги

Некачественное оборудование может первоначально немного снизить затраты на закупки, но долгосрочные расходы на обслуживание могут быстро превысить эту экономию.

Для фотоэлектрических систем на крыше инженерного уровня качество крепежа никогда не следует рассматривать как второстепенный вопрос.

Плохое планирование прокладки кабелей

Качество прокладки кабелей сильно влияет на долгосрочную надежность крыши.

Неправильная прокладка кабелей может привести к:

• Стоячая вода
• УФ-излучение
• Механическое истирание
• Острые металлические края
• Вмешательство животных

Профессиональные установки обычно включают в себя:

• Повышенная прокладка кабеля
• зажимы, устойчивые к ультрафиолетовому излучению
• Специальные кабельные лотки
• Очистить пути доступа для обслуживания

Хорошо организованная прокладка кабелей на крыше также повышает эффективность инспекций в будущем.

Как подрядчики EPC могут снизить затраты на проект за счет оптимизированной конструкции крепления балласта

Снижение стоимости проекта не всегда означает покупку самой дешевой системы крепления.

В коммерческих солнечных установках на крышах инженерная оптимизация часто приводит к большей долгосрочной экономии, чем низкие первоначальные закупочные цены.

Сокращение времени установки на МВт

Скорость установки напрямую влияет на рентабельность EPC.

Хорошо спроектированная система крепления солнечного балласта на плоской крыше может уменьшить:

• Работы по подготовке крыши
• Сложность установки
• Водонепроницаемые лечебные процедуры
• Требования к рабочей силе

Предварительно собранные структурные компоненты также повышают эффективность развертывания, особенно в проектах на крыше крупных складов.

Для коммерческих установок мощностью в несколько МВт даже скромное повышение эффективности установки может привести к значительной экономии труда.

Снижение затрат на ремонт гидроизоляции

Споры о протечке крыши затратны не только в финансовом, но и в оперативном плане.

Послепродажное устранение неполадок, связанных с водонепроницаемостью, может включать в себя:

• Дополнительные проверки объекта
• Ремонт мембраны крыши
• Операционный перерыв
• Ущерб отношениям с клиентами

Системы непроникающего балласта помогают значительно сократить эти долгосрочные обязательства.

Упрощенная логистика и загрузка контейнеров

Современные фотоэлектрические проекты на крышах все больше внимания уделяют эффективности логистики.

Оптимизированный структурный дизайн может уменьшить:

• Объем отгрузки
• Контейнер для мусора
• Трудности с погрузочно-разгрузочными работами
• Время сортировки на месте

Для глобальных EPC-подрядчиков, управляющих международными поставками, оптимизация логистики напрямую влияет на общий контроль стоимости проекта.

Стандартизированный перечень компонентов

Дистрибьюторы и компании EPC предпочитают системы с высокой совместимостью компонентов, поскольку стандартизированный инвентарь снижает сложность эксплуатации.

Использование универсальных зажимов, направляющих и структурных аксессуаров в различных проектах крыш помогает упростить:

• Управление складом
• Склад запасных частей
• Обучение монтажников
• Будущая техническая поддержка

Это одна из причин, почему модульные системы крепления балласта продолжают набирать популярность в крупномасштабном коммерческом использовании.

Как выбрать надежного производителя балластных солнечных батарей

Не все поставщики солнечных батарей работают на одном инженерном уровне.

Некоторые производители в основном конкурируют по цене, в то время как другие сосредоточены на долгосрочной структурной надежности и поддержке проектов EPC.

Для коммерческих проектов на крыше эта разница становится очень важной.

Оценка инженерных возможностей

Профессиональный производитель крепежа должен предоставить не только базовые чертежи изделия.

Возможности инженерной поддержки могут включать в себя:

• Расчет ветровой нагрузки
• Отчеты структурного анализа
• Оптимизация балласта для конкретного проекта
• Компоновочные чертежи САПР
• Совместимость с BIM
• Рекомендации по планированию дренажа

Сильная инженерная поддержка часто значительно снижает риски проекта как на этапе проектирования, так и на этапе установки.

Оценка качества производства

Стабильность производства напрямую влияет на качество монтажа.

Низкая точность экструзии или неточное расположение отверстий могут привести к:

• Задержки при установке
• Проблемы с выравниванием
• Проблемы напряжения в крепеже
• Требования к изменению поля

Профессиональные производители обычно поддерживают:

• Строгие допуски на экструзию
• Проверка обработки поверхности
• Проверка качества крепежа
• Системы отслеживания материалов

Надежность цепочки поставок

Надежность доставки имеет большое значение в коммерческой солнечной энергии на крыше.

Графики строительства часто тесно координируются с:

• Доставка модуля
• Установка инвертора
• Электротехнические субподрядчики
• Окна доступа на крышу

Задержка доставки монтажной конструкции может повлиять на весь график EPC.

По этой причине многие международные покупатели теперь оценивают:

• Производственная мощность
• Стабильность сроков выполнения
• Опыт экспорта
• Стандарты упаковки
• Оптимизация загрузки контейнеров

Почему подрядчики EPC предпочитают универсальных поставщиков

Управление отдельными инжиниринговыми фирмами, производителями и поставщиками логистических услуг увеличивает сложность коммуникации.

Универсальные поставщики солнечных батарей помогают упростить:

• Техническая связь
• Технические изменения
• Координация закупок
• Управление доставкой
• Послепродажная поддержка

Для быстроразвивающихся коммерческих проектов на крыше комплексная поддержка может существенно повысить эффективность реализации.

Почему международные EPC-подрядчики выбирают системы крепления солнечных батарей TopFence

Поскольку проекты фотоэлектрических систем на крыше становятся все более масштабными и технически требовательными, подрядчики EPC все чаще отдают предпочтение поставщикам, которые сочетают в себе инженерные возможности со стабильным качеством производства.

TopFence специализируется на коммерческих и промышленных фотоэлектрических монтажных системах, предназначенных для реальных условий установки, а не на чисто теоретических структурных моделях.

Инженерно-ориентированная разработка продукции

Современные проекты на крыше требуют больше, чем стандартное монтажное оборудование.

Системы балластного крепления TopFence для солнечных батарей разработаны с упором на:

• Эффективность установки
• Оптимизация сопротивления ветру
• Водонепроницаемая защита крыши
• Структурная стабильность
• Долговечность на открытом воздухе

Компания постоянно оптимизирует аэродинамические характеристики, чтобы помочь снизить ненужную потребность в балласте, сохраняя при этом безопасность проекта.

Стандарты высокого качества материалов

В системах TopFence обычно используются:

• Алюминиевый сплав АЛ6005-Т5
• Крепежи из нержавеющей стали SUS304
• Антикоррозийная обработка поверхности
• Строгие процедуры контроля качества

Эти стандарты материалов помогают повысить долгосрочную надежность в сложных условиях эксплуатации на крышах, в том числе в прибрежных промышленных регионах.

Индивидуальная поддержка проектирования конструкций

Коммерческие проекты на крыше редко соответствуют одинаковым условиям.

TopFence предоставляет проектно-ориентированную инженерную помощь, включая:

• Анализ оптимизации балласта
• Расчет ветровой нагрузки
• Структурные макеты САПР
• Планирование загрузки контейнеров
• Рекомендации по установке

Эта поддержка помогает EPC-подрядчикам повысить эффективность проекта, одновременно снижая неопределенность при установке.

Глобальные возможности поставок для EPC и дистрибьюторов

Для дистрибьюторов и крупных EPC-подрядчиков стабильность поставок имеет большое значение.

TopFence поддерживает:

• Оптовые коммерческие заказы
• OEM/ODM-сотрудничество
• Международная реализация проекта
• Оптимизированные упаковочные решения
• Масштабная поддержка развертывания на крыше

Поскольку коммерческая солнечная установка на крыше продолжает расширяться по всему миру, инженерно-ориентированные монтажные решения становятся все более важными для долгосрочного успеха проекта.

Часто задаваемые вопросы — Системы крепления солнечного балласта на плоской крыше

Вопрос 1. Можно ли установить солнечные панели на плоскую крышу без сверления?

Да. Система крепления солнечного балласта на плоской крыше позволяет устанавливать фотоэлектрические модули, не проникая в мембрану крыши. В конструкции вместо анкерных болтов используется балластный груз и аэродинамическая устойчивость.

В2. Какой вес балласта обычно требуется?

Требования к балласту различаются в зависимости от скорости ветра, высоты здания, выступа крыши, угла наклона и местных инженерных стандартов. Для каждого проекта необходимы профессиональные структурные расчеты, поскольку условия на крыше существенно различаются.

Вопрос 3. Безопасны ли системы крепления балласта в регионах тайфунов?

Балластные системы инженерного уровня могут безопасно работать в регионах с сильным ветром, если они правильно спроектированы. Оптимизация аэродинамической трубы, аэродинамические дефлекторы, усиление краевых зон и правильный расчет балласта необходимы в районах, подверженных тайфунам.

Вопрос 4. Повредят ли балластные системы кровельную мембрану?

В правильно спроектированных системах используются защитные резиновые прокладки из EPDM для уменьшения повреждений от прямого давления и трения. По сравнению с проникающими системами балластные конструкции обычно обеспечивают гораздо меньший риск гидроизоляции.

Какие типы крыш подходят для балластных солнечных систем крепления?

Балластные системы обычно используются в:

• Бетонные плоские крыши
• Мембранная кровля из ТПО
• крыши ПВХ
• крыши из EPDM
• Плоские кровли из битума

Однако перед установкой всегда требуется оценка структурной нагрузки.

Почему планировки Восток-Запад становятся все более популярными?

Планировка Восток-Запад улучшает использование крыш, уменьшает расстояние между рядами и часто снижает потребность в балласте. Для многих коммерческих крыш они обеспечивают более высокую общую плотность энергии и повышение рентабельности проекта.

Заключение

Индустрия коммерческих солнечных батарей на крыше быстро развивается, и вместе с ней меняются ожидания от систем крепления.

Сегодня система крепления солнечного балласта на плоской крыше больше не рассматривается просто как «альтернатива, не требующая сверления». Это стало комплексным инженерным решением, ориентированным на:

• Водонепроницаемая защита крыши
• Эффективность установки
• Оптимизация сопротивления ветру
• Долговременная структурная надежность
• Снижение затрат в течение жизненного цикла

Для подрядчиков EPC выбор правильной балластной солнечной стеллажной системы может значительно снизить риски проекта, одновременно повышая эффективность строительства и удовлетворенность клиентов.

Для дистрибьюторов и владельцев коммерческих зданий монтажные системы инженерного уровня обеспечивают более длительную эксплуатационную стабильность и меньшие затраты на техническое обслуживание в течение всего жизненного цикла фотоэлектрического проекта.

Поскольку размещение солнечных батарей на крышах продолжает расширяться на заводах, складах, логистических центрах и промышленных объектах по всему миру, профессионально спроектированные системы непроникающего монтажа будут играть все более важную роль в коммерческой фотоэлектрической инфраструктуре.

Вам нужно инженерное решение по монтажу балласта солнечной энергии для вашего следующего фотоэлектрического проекта на крыше?

TopFence предоставляет индивидуальные непроникающие решения для установки солнечных батарей на крыше для глобальных EPC-подрядчиков, дистрибьюторов и коммерческих разработчиков фотоэлектрических систем.

Услуги поддержки включают в себя:

• Оптимизация балласта для конкретного проекта
• Поддержка расчета ветровой нагрузки
• Компоновочные чертежи САПР
• OEM/ODM-производство
• Оптимизация загрузки контейнеров
• Глобальная координация логистики
• Инженерно-техническая консультация

Планируете ли вы установку на крыше склада, проект солнечной энергии на промышленном заводе или крупномасштабное коммерческое внедрение фотоэлектрических систем, выбор надежного инженерного партнера может существенно повлиять на долгосрочную эффективность проекта.
