Армирование фотоэлектрических ограждений в регионах с сильными ветрами: инженерное руководство для EPC-подрядчиков и монтажников

Решения по усилению конструкций для фотоэлектрических ограждений с сильным ветром

Конструкции из усиленного алюминиевого сплава по сравнению с традиционной сталью

Выбор материала является одним из наиболее важных решений вАрмирование фотоэлектрического забора, особенно в условиях сильного ветра и агрессивной среды. Традиционные конструкции из оцинкованной стали, хотя и экономически эффективны в краткосрочной перспективе, часто страдают от ускоренного разрушения в прибрежных или влажных регионах. Напротив, системы из высокопрочных алюминиевых сплавов предлагают превосходный баланс между весом, коррозионной стойкостью и структурными характеристиками.

С инженерной точки зрения алюминиевый сплав (обычно 6005-T5 или 6063-T6) обеспечивает превосходную прочность на разрыв, значительно снижая собственную нагрузку на фундамент. Такое снижение веса напрямую повышает эффективность установки и снижает транспортные расходы, что является ключевым моментом для EPC-подрядчиков, управляющих крупномасштабными развертываниями.

В паре сКрепежи из нержавеющей стали SUS304Алюминиевые конструкции образуют коррозионно-стойкую систему, способную выдерживать воздействие солевого тумана более 720 часов. По сравнению со сталью, оцинкованной методом горячего погружения (HDG), у которой со временем могут появиться дефекты покрытия, эта комбинация обеспечивает длительный срок службы при минимальном обслуживании.

Оптимизированная конструкция стойки для устойчивости к ветру

Столбы ограждения выступают в качестве основных несущих компонентов в любой системе солнечного ограждения. В регионах с сильными ветрами неправильная конструкция стоек является одной из основных причин разрушения конструкции. Для усиленных систем фотоэлектрических ограждений требуются стойки с увеличенной толщиной стенок, обычно ≥2,0 мм, чтобы противостоять изгибу и короблению под действием боковых ветровых нагрузок.

Не менее важным являетсяглубина заделки. Для большинства случаев применения при сильном ветре рекомендуется минимальная глубина 800 мм, хотя она может увеличиваться в зависимости от почвенных условий и класса ветра. Более глубокая заделка повышает устойчивость к опрокидывающим моментам и подъемным силам.

Усовершенствованные конструкции также могут включать в себя:

• Профили стоек в форме шляпы или С для улучшения момента инерции.
• Усиленные опорные плиты для бетонных систем
• Функции предотвращения вращения для предотвращения крутильной нестабильности.

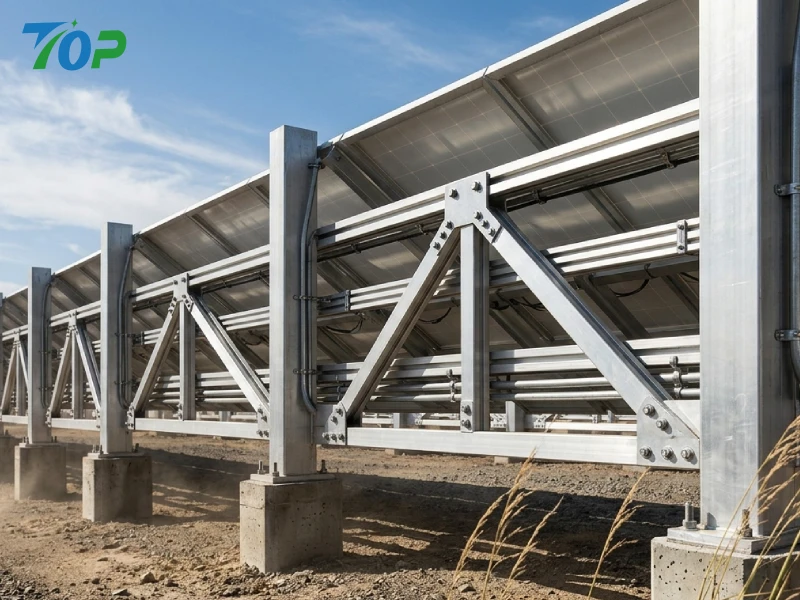

Конструкция поперечных связей и треугольного армирования

Один из наиболее эффективных способов повышения жесткости конструкции вветроустойчивые фотоэлектрические системы огражденийосуществляется посредством поперечных распорок. За счет введения диагональных элементов нагрузки можно перераспределить между несколькими элементами конструкции, что значительно снижает концентрацию напряжений при критических нагрузках.

Треугольная геометрия армирования особенно эффективна, поскольку она преобразует изгибающие силы в осевые силы, которым материалы могут противостоять более эффективно. Такой подход к проектированию сводит к минимуму деформацию под давлением ветра и повышает общую устойчивость системы.

Для подрядчиков EPC включение предварительно спроектированных модулей распорок также может упростить установку, сокращая время изготовления на месте, сохраняя при этом инженерную точность.

Высокопрочный крепеж и зажимные системы

Крепежами часто пренебрегают, однако они играют решающую роль в поддержании целостности конструкции при динамических ветровых нагрузках. В условиях сильного ветра все болты, гайки и зажимы должны быть изготовлены изнержавеющая сталь SUS304 или SUS316.для обеспечения прочности и коррозионной стойкости.

Контроль крутящего момента не менее важен. Недостаточно затянутые болты со временем могут ослабнуть, а перетянутые крепежные детали могут вызвать усталость материала. Реализация установки с контролем крутящего момента — обычно с использованием калиброванных динамометрических ключей — обеспечивает постоянную предварительную нагрузку во всех соединениях.

Рекомендуемые практики включают в себя:

• Использование противоотвинчивающихся шайб или стопорных гаек.
• Нанесение резьбофиксирующих составов в ответственных соединениях
• Проведение проверки крутящего момента после установки

Аэродинамическая оптимизация

Помимо усиления конструкции, ключевую роль в снижении ветровых нагрузок играет аэродинамический дизайн. Твердые панели забора могут создавать значительное сопротивление ветру, что приводит к более высоким нагрузкам на структурные компоненты. Напротив, оптимизированные конструкции допускают частичный поток воздуха, снижая общую нагрузку.

К эффективным стратегиям относятся:

• Введение контролируемого расстояния между панелями
• Использование перфорированных или сетчатых систем ограждений.
• Регулировка углов наклона панели для минимизации коэффициента сопротивления.

Такая оптимизация конструкции не только улучшает характеристики конструкции, но и снижает требования к материалам, способствуя повышению экономической эффективности и повышению рентабельности инвестиций.

Проектирование фундамента для устойчивости фотоэлектрического ограждения в районах с сильным ветром

Сравнение наземного крепления и бетонного фундамента

Выбор между забивными наземными стойками и бетонным фундаментом напрямую влияет на устойчивость системы и скорость установки. Наземные системы быстрее устанавливаются и более экономичны в подходящих почвенных условиях, но могут оказывать ограниченное сопротивление в зонах с чрезвычайно сильным ветром.

Бетонные фундаменты, хотя и более трудоемки, но обеспечивают превосходную несущую способность и рекомендуются для:

• Прибрежные регионы с сильным ветром
• Мягкие или песчаные почвы с низкой несущей способностью.
• Проекты, требующие долгосрочной структурной надежности

Влияние на состояние почвы (песок, глина, каменистая местность)

Характеристики почвы напрямую влияют на работоспособность фундамента. Например, песчаные почвы обладают плохим боковым сопротивлением и могут потребовать более глубокой засыпки или более крупных бетонных фундаментов. Глинистые почвы могут обеспечить лучшее сцепление, но могут быть подвержены расширению и сжатию, вызванному водой.

Каменистая местность, хотя и обеспечивает высокую несущую способность, создает проблемы при установке, которые могут потребовать специального бурового оборудования. Для EPC-подрядчиков проведение геотехнических исследований перед установкой имеет важное значение для выбора подходящей конструкции фундамента.

Рекомендуемая глубина и диаметр фундамента в зависимости от класса ветра

Проект фундамента должен соответствовать местным классификациям ветров. В качестве общего руководства:

• Зоны умеренного ветра: глубина закапывания 600–800 мм.
• Зоны сильного ветра: глубина заглубления 800–1200 мм.
• Зоны экстремального ветра (подвержены тайфунам): ≥1200 мм с железобетоном.

Диаметр фундамента также должен быть увеличен пропорционально, чтобы противостоять силам подъема, особенно в мягких грунтах.

Методы проектирования против подъема

Подъемные силы, создаваемые сильными ветрами, могут поставить под угрозу даже хорошо спроектированные конструкции, если их не принять должным образом. К эффективным стратегиям борьбы с подъемом относятся:

• Использование анкерных болтов, заделанных в бетонный фундамент
• Включение увеличенных оснований для повышения устойчивости к ударам.
• Добавление грунтовых анкеров или винтовых свай для дополнительной устойчивости.

Эти меры особенно важны в прибрежных и подверженных тайфунам регионах, где вертикальные силы ветра могут быть столь же критическими, как и боковые нагрузки.

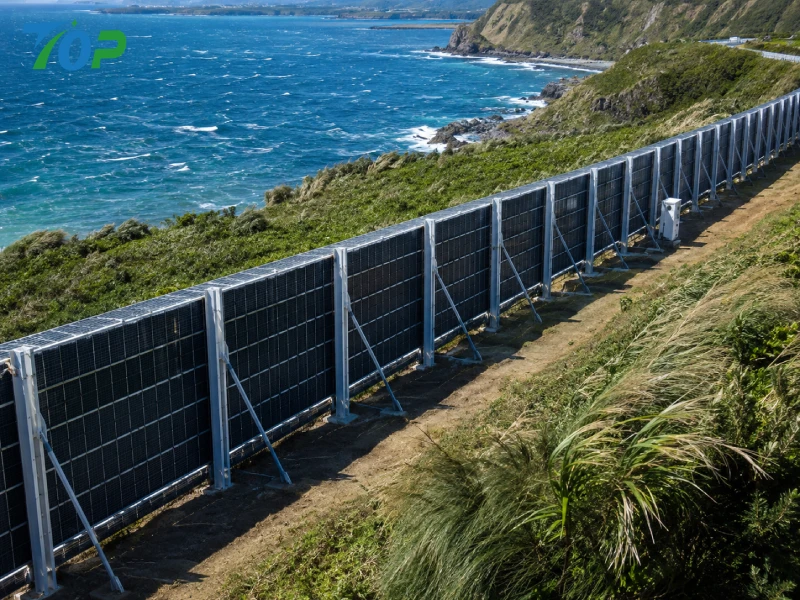

Проектирование гидроизоляции и защиты от коррозии в прибрежных районах с сильным ветром

Устойчивость к солевому туману (стандарт испытания ≥720 часов)

В прибрежных районах коррозия является основным фактором, влияющим на срок службы системы. Высокое качествоСистемы армирования фотоэлектрических огражденийдолжны пройти испытания в солевом тумане продолжительностью не менее 720 часов, чтобы обеспечить долговечность.

Этот уровень сопротивления необходим для предотвращения деградации конструкции и поддержания механических характеристик с течением времени.

Выбор материала: SUS304 против SUS316 против стали HDG

Выбор материала существенно влияет на коррозионную стойкость:

• СУС304:Стандартный вариант с превосходной коррозионной стойкостью для большинства сред.
• СУС316:Повышенная устойчивость к агрессивным прибрежным и промышленным зонам.
• ХДГ Сталь:Более низкая стоимость, но меньшая долговечность в условиях с высоким содержанием соли.

Для покупателей B2B выбор подходящего материала обеспечивает оптимальный баланс между стоимостью и производительностью.

Конструкция уплотнений и механического сжатия из EPDM

Проникновение воды может поставить под угрозу как конструктивные элементы, так и электрические системы. Уплотнение из EPDM-каучука в сочетании с механическим сжатием обеспечивает надежную гидроизоляцию мест соединений и монтажных интерфейсов.

Такая конструкция обеспечивает долговременную герметизацию даже при тепловом расширении и сжатии.

Долгосрочная долговечность и стоимость обслуживания

Хотя использование более высококачественных материалов и стратегий усиления может увеличить первоначальные затраты, они значительно сокращают частоту технического обслуживания и потребности в замене. Для EPC-подрядчиков и дистрибьюторов это означает снижение затрат в течение жизненного цикла и повышение рентабельности проекта.

В конечном итоге, инвестиции в надежныеАрмирование фотоэлектрического забораSolutions — это стратегическое решение, которое повышает надежность системы, минимизирует риски и обеспечивает превосходную окупаемость инвестиций в условиях сильного ветра.

Оптимизация эффективности установки для EPC-подрядчиков

Предварительно собранные компоненты для сокращения трудозатрат на месте

В проектах в регионах с сильным ветром эффективность установки зависит не только от скорости — она напрямую влияет на стоимость проекта, распределение рабочей силы и подверженность рискам. Одна из наиболее эффективных стратегий повышения эффективности вАрмирование фотоэлектрического заборасистем является использование предварительно собранных компонентов. Перенеся сложные процессы сборки со строительной площадки на завод, подрядчики EPC могут значительно сократить время труда на площадке и свести к минимуму человеческие ошибки.

Предварительно собранные модули обычно включают в себяпредварительно просверленные алюминиевые направляющие, встроенные зажимыи предварительно настроенные почтовые соединения. Такой подход обеспечивает постоянный контроль качества и позволяет командам монтажников сосредоточиться на позиционировании и креплении, а не на изготовлении компонентов.

Для крупномасштабных проектов это означает:

• Сокращение времени установки на 20–40%
• Снижение зависимости от высококвалифицированной рабочей силы
• Улучшена согласованность установки на нескольких сайтах.

Модульная конструкция ограждения для более быстрого развертывания

Модульная конструкция является ключевым фактором развертывания масштабируемого солнечного ограждения. Модульность усиленных фотоэлектрических систем ограждений позволяет использовать стандартизированные компоненты в различных проектах, улучшая управление запасами и снижая сложность закупок.

Каждый модуль обычно состоит из:

• Стандартизированные размеры панелей
• Унифицированные монтажные интерфейсы
• Взаимозаменяемые конструктивные компоненты

Такая философия дизайна не только ускоряет установку, но также упрощает обслуживание и будущие обновления. Для дистрибьюторов модульные системы улучшают стандартизацию SKU, делая оптовые закупки более эффективными и экономичными.

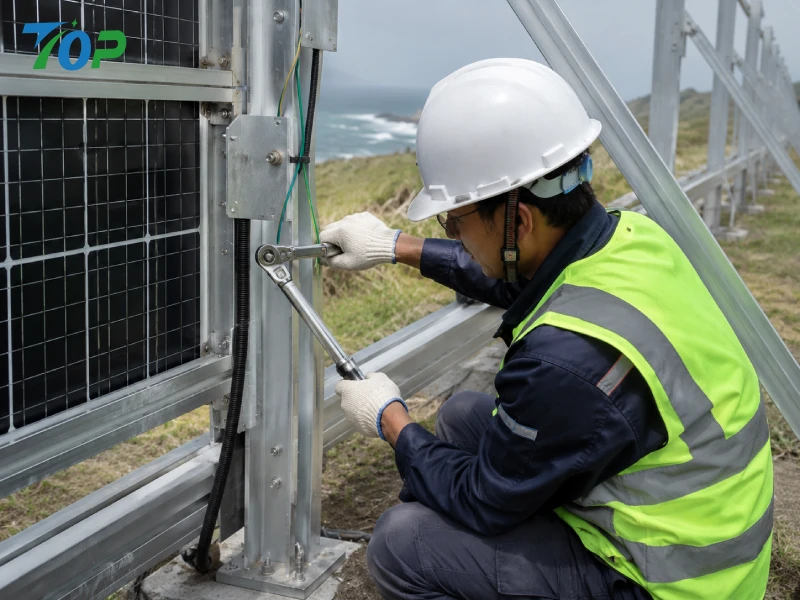

Рабочий процесс установки с контролем крутящего момента

При сильном ветре неправильное крепление является одной из наиболее частых причин отказа системы. Внедрение рабочего процесса установки с контролем крутящего момента имеет важное значение для обеспечения структурной целостности и долгосрочной надежности.

Лучшие практики включают в себя:

• Использование калиброванных динамометрических ключей для всех важных соединений.
• Определение характеристик крутящего момента на основе типа материала и размера болта
• Регистрация значений крутящего момента как часть документации по обеспечению качества.

Этот уровень управления процессом особенно важен для проектов, требующих сертификации или проверки третьей стороной, поскольку он обеспечивает отслеживаемость и соответствие техническим стандартам.

Распространенные ошибки при установке, которых следует избегать в районах с сильным ветром

Даже при использовании высококачественных материалов неправильная установка может поставить под угрозу эффективностьАрмирование фотоэлектрического забора. К частым ошибкам относятся:

• Недостаточная глубина установки столба
• Игнорирование изменчивости почвы на участке.
• Неравномерное приложение крутящего момента к крепежным деталям
• Неправильное выравнивание приводит к неравномерному распределению нагрузки.

Чтобы избежать этих проблем, необходимо сочетание надлежащего обучения, стандартизированных процедур и контроля на месте. Для EPC-подрядчиков инвестиции в обучение монтажников могут значительно сократить количество доработок и претензий по гарантии.

Сравнение: стандартное фотоэлектрическое ограждение и усиленные фотоэлектрические ограждения от сильного ветра

Сравнение структурной прочности

Стандартные фотоэлектрические системы ограждений обычно разрабатываются для умеренных условий окружающей среды и могут не учитывать экстремальные ветровые нагрузки. Напротив, усиленные системы спроектированы с более высоким запасом прочности, более толстыми материалами и оптимизированной структурной геометрией.

Это приводит к значительному улучшению устойчивости к изгибу, подъему и усталости при циклических ветровых нагрузках.

Сравнение времени установки

Хотя усиленные системы могут показаться более сложными, их модульная и предварительно собранная конструкция часто приводит к сокращению времени установки по сравнению с традиционными системами, которые требуют обширной настройки на месте.

Для подрядчиков EPC это означает сокращение сроков реализации проекта и снижение затрат на рабочую силу.

Стоимость жизненного цикла (влияние LCOE)

С финансовой точки зрения выбор между стандартными и усиленными системами напрямую влияет на приведенную стоимость энергии (LCOE). Хотя усиленные системы требуют более высоких первоначальных инвестиций, они предлагают:

• Снижение затрат на техническое обслуживание
• Сокращение времени простоя
• Более длительный срок службы системы

Эти факторы способствуют более предсказуемой и благоприятной рентабельности инвестиций на протяжении жизненного цикла проекта.

Частота технического обслуживания и частота отказов

Стандартные системы в районах с сильным ветром часто требуют частых проверок и ремонта, что увеличивает эксплуатационные расходы. С другой стороны, усиленные фотоэлектрические ограждения рассчитаны на долговечность, что приводит к снижению частоты отказов и частоты технического обслуживания.

Эта надежность особенно важна для проектов коммунального масштаба, где простой может привести к значительной потере дохода.

Профессиональные рекомендации по установке фотоэлектрических ограждений с сильным ветром

Успешная реализацияАрмирование фотоэлектрического забораСистемы в условиях сильного ветра требуют сочетания инженерной точности и практического опыта установки. Основываясь на передовом опыте отрасли, подрядчики EPC должны принять следующие рекомендации:

• Перед проектированием проведите детальную оценку ветровой нагрузки для конкретной площадки.
• Выбирайте сертифицированные материалы, такие как нержавеющая сталь SUS304/SUS316 и компоненты, проверенные TUV.
• Обеспечьте правильную конструкцию фундамента с учетом почвенных и ветровых условий.
• Внедрение процессов установки с контролем крутящего момента
• Проводить структурные осмотры и проверки качества после установки.

Советы:Для сложных проектов с сильным ветром партнерство с опытным производителем может значительно снизить инженерные риски. Свяжитесь с нашей технической командой для получения индивидуальной поддержки проектирования, структурных расчетов и решений по оптимизации для конкретного проекта.

Рекомендации по оптовым закупкам для дистрибьюторов и покупателей EPC

Стандартизация и совместимость инвентаря

Для дистрибьюторов и крупных EPC-компаний стандартизация продукции имеет важное значение для эффективного управления запасами. МодульныйАрмирование фотоэлектрического заборасистемы со взаимозаменяемыми компонентами позволяют лучше контролировать запасы и уменьшают необходимость настройки под конкретный проект.

Требования сертификации (TUV, ISO, отслеживание материалов)

Сертификация играет решающую роль в обеспечении качества и соответствия продукции. Покупателям следует отдавать предпочтение поставщикам, которые обеспечивают:

• Сертификация TUV для конструктивных элементов
• Производственные процессы, сертифицированные по стандарту ISO
• Полная документация по отслеживанию материалов

Эти сертификаты не только обеспечивают надежность, но также облегчают утверждение проектов и финансирование.

Оптимизация затрат при крупномасштабных закупках

Массовые закупки предлагают значительные финансовые преимущества, но требуют тщательного планирования. Ключевые стратегии включают в себя:

• Объединение заказов для получения оптовых скидок.
• Выбор стандартизированных компонентов для снижения сложности SKU
• Координация логистики для минимизации транспортных расходов

Логистика и упаковка для крупных проектов

Эффективная упаковка и логистика имеют решающее значение для защиты материалов во время транспортировки и обеспечения бесперебойной обработки на месте. Высококачественные поставщики предлагают оптимизированные упаковочные решения, которые снижают риск повреждения и повышают эффективность разгрузки.

Почему стоит выбрать TOPFENCE Solar в качестве производителя фотоэлектрических ограждений

Являясь специализированным производителем фотоэлектрических систем монтажа и ограждений, компания TOPFENCE SOLAR предлагает инженерные решения, специально разработанные для условий сильного ветра. Благодаря передовой технологии экструзии алюминия и возможностям точного производства компания предлагает высокопроизводительные системы, рассчитанные на долговечность и эффективность.

Ключевые преимущества включают в себя:

• Полный ассортимент продукции для удовлетворения разнообразных потребностей проектов
• Проверенная эффективность в прибрежных и сильноветренных установках
• Сильные возможности исследований и разработок с запатентованными структурными конструкциями
• Надежная глобальная цепочка поставок для крупномасштабных проектов EPC

Объединив инженерный опыт с производственным опытом, TOPFENCE Solar поддерживает EPC-подрядчиков и дистрибьюторов в реализации надежных и высокорентабельных солнечных проектов.

Часто задаваемые вопросы: Проектирование и закупка фотоэлектрических ограждений для сильного ветра

Q1 Какую скорость ветра могут выдержать усиленные фотоэлектрические ограждения?

В зависимости от конструкции и материалов усиленные системы при правильном проектировании и установке могут выдерживать скорость ветра, превышающую 40–60 м/с.

Вопрос 2. Достаточно ли прочен алюминий для работы в условиях сильного ветра?

Да. Высококачественные алюминиевые сплавы обеспечивают превосходное соотношение прочности и веса и при правильном проектировании могут превзойти традиционную сталь во многих областях применения.

Вопрос 3. На какой глубине следует устанавливать столбы забора?

Обычно 800–1200 мм, в зависимости от состояния почвы и требований к ветровой нагрузке.

В4. Какие сертификаты мне следует требовать от поставщиков?

Ищите сертификаты TUV, производственные стандарты ISO и документацию по отслеживанию материалов.

В5 Как сократить время установки без ущерба для безопасности?

Используйте модульные, предварительно собранные системы и реализуйте стандартизированные процедуры установки с контролем крутящего момента.

Вопрос 6. Какова типичная продолжительность жизни в прибрежных районах?

При использовании соответствующих материалов и армирования системы могут прослужить 20–25 лет и более при минимальном обслуживании.

В7 Могут ли усиленные фотоэлектрические ограждения снизить затраты на техническое обслуживание?

Да. Повышенная долговечность и структурная стабильность значительно снижают потребность в ремонте и проверках.

Q8 Как выбрать между материалами SUS304 и SUS316?

SUS304 подходит для большинства сред, а SUS316 рекомендуется для агрессивных прибрежных или промышленных зон.

Вывод: инженерная надежность обеспечивает долгосрочную окупаемость инвестиций

В регионах с сильным ветромАрмирование фотоэлектрического забораЭто не просто усовершенствование конструкции — это фундаментальное требование для обеспечения безопасности, долговечности и финансовой эффективности системы. Интегрируя передовые материалы, оптимизированную конструкцию конструкции и точные методы установки, подрядчики EPC могут значительно снизить риски и улучшить результаты проекта.

В конечном счете, успех любого проекта ограждения от солнечной энергии зависит от целостного подхода, который сочетает в себе инженерную строгость с практической эффективностью. Инвестиции в усиленные системы сегодня гарантируют стабильную производительность, снижение затрат в течение жизненного цикла и более высокую прибыль в предстоящие годы.
