Как правильно выбрать кровельный крюк для солнечной батареи в зависимости от типа черепицы: инженерное руководство для установщиков солнечных батарей, EPC-подрядчиков и групп закупок

Почему выбор крюка для солнечной крыши является важным инженерным решением

Выбор правильногосолнечный крюк на крышедля система крепления солнечной батареи на черепичной крышеЭто не второстепенное аппаратное решение: оно напрямую определяет структурную стабильность, водонепроницаемость, эффективность установки и долгосрочную надежность активов. В коммерческих и промышленных проектах крыш плохо подобранныйкровельный крюк для крепления солнечной батареи на черепичной крышеможет привести к растрескиванию плитки, попаданию воды, разрушению подъема под ветровыми нагрузками и дорогостоящим доработкам, что влияет на сроки проекта и действие гарантии.

В отличие от металлических крыш или плоских бетонных крыш, черепичные крыши значительно различаются по геометрии, толщине, хрупкости, характеристикам передачи нагрузки и ограничениям при установке. Универсальный подход с крючком технически ошибочен. Правильный метод требует соответствия геометрии крюка, возможности регулировки высоты, конструкции опорной плиты и марки материала конкретному типу плитки и стропильной конструкции под ней.

Данное техническое руководство представляет собой структурированную основу для выбора правильногосолнечный крюк на крышев зависимости от типа плитки. Он объединяет механику кровли, соображения структурной нагрузки, характеристики материалов и практические реалии установки. Целью является поддержка инженерных команд, менеджеров по закупкам и интеграторов систем крепления солнечных батарей в принятии решений на основе данных, которые снижают риски и повышают прибыльность проекта.

1. Почему выбор крюка для солнечной крыши — это структурное решение, а не просто выбор компонента

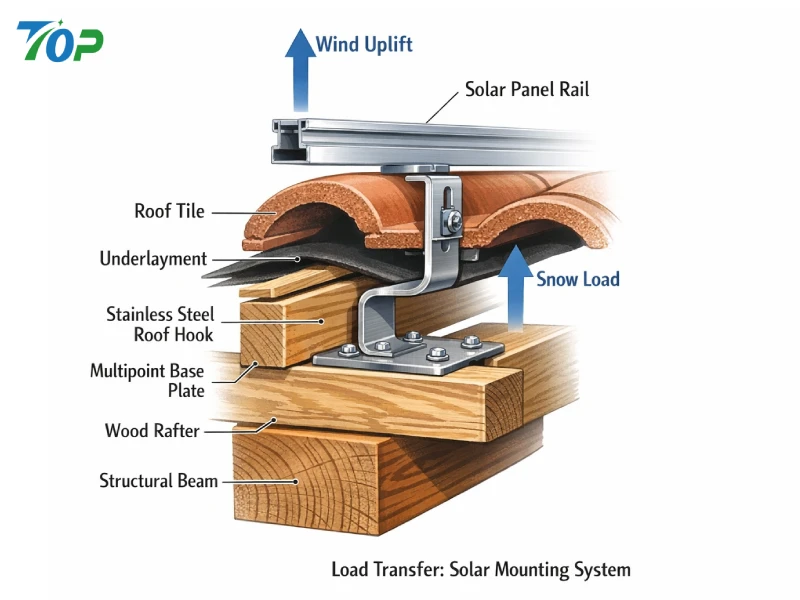

В солнечной установке на черепичной крыше кровельный крюк служит основным структурным связующим звеном между фотоэлектрической монтажной рейкой и несущими стропилами здания. Путь загрузки следующий:

• Солнечный модуль → монтажная рейка → крюк на крыше → структурное стропило → конструкция здания

Сама плитка естьнетнесущий конструктивный элемент. Большинство глиняных, бетонных и шиферных плиток предназначены в первую очередь для защиты от атмосферных воздействий, а не для концентрированных механических нагрузок. Когдасолнечный монтаж на черепичную крышуустановлена ​​система, крюк должен передавать нагрузку непосредственно на стропила, избегая при этом чрезмерной нагрузки на окружающие плитки.

С инженерной точки зрения крюк должен выдерживать:

• Собственная нагрузка (модули + рейки + монтажное оборудование)
• Ветровые подъемные и всасывающие нагрузки
• Снеговые нагрузки (где применимо)
• Напряжения термического расширения
• Динамическая усталость старше 25 лет.

Международные структурные стандарты, такие как ASCE 7 (Американское общество инженеров-строителей, 2022 г.), подчеркивают, что солнечные системы на крыше должны оцениваться на ветровые нагрузки с учетом высоты здания, категории воздействия и местной скорости ветра. Поэтому кровельные крюки следует выбирать с достаточной несущей способностью и проверенными эксплуатационными данными.

Игнорирование этих структурных реалий увеличивает риск:

• Растрескивание плитки из-за концентрации точечной нагрузки
• Деформация крюка при поднятии
• Вытяжка крепежа из малогабаритных стропил
• Проникновение воды из-за неправильного зазора между плиткой

Поэтому, выбравкровельный крюк из нержавеющей сталиРечь идет не просто об устойчивости к коррозии, а об обеспечении структурной совместимости с кровельной системой.

2. Понимание распространенных типов черепичной крыши, используемых в солнечных проектах.

Разная геометрия плитки требует принципиально разныхсолнечный крюк на крышеконфигурации. Ниже приведена техническая разбивка распространенных типов черепичных крыш, встречающихся в жилых, коммерческих и легких промышленных солнечных проектах.

2.1 Плоская бетонная черепичная крыша

Плоская бетонная плитка широко используется в Европе, Австралии и некоторых частях Азии. Обычно они имеют толщину 10–15 мм и имеют перекрывающиеся профили блокировки.

Структурные характеристики:

• Относительно высокая прочность на сжатие
• Умеренная хрупкость
• Равномерный профиль плоской поверхности
• Фиксированный интервал между плитками по вертикали

ВСолнечная установка для плоской черепичной крышиПри применении основной задачей проектирования является обеспечение достаточного зазора между рычагом крючка и нижней стороной плитки. Если высота крючка недостаточна, плитка будет опираться прямо на крючок, создавая точки концентрированного напряжения.

Рекомендуемые соображения:

• Крюк для крыши с регулируемой высотой
• Широкая опорная пластина для крепления стропил.
• Минимальный зазор между плиткой 3–5 мм.

2.2 Испанская/римская изогнутая черепичная крыша

Испанская или римская плитка имеет волнообразный профиль с чередующимися выпуклыми и вогнутыми изгибами. Эта плитка распространена в средиземноморском климате и в элитных жилых домах.

Инженерные задачи:

• Неплоская поверхность контакта
• Переменная высота плитки
• Ограниченное пространство для установки между изгибами
• Повышенный риск поломки при подъеме

Длясолнечный монтаж для крыши из испанской черепицы, стандартный плоский крючок часто не подходит. Крючок должен иметь:

• Расширенный диапазон вертикальной регулировки.
• Узкое плечо, подходящее под изогнутую плитку
• Оптимизированное боковое смещение для совмещения со стропилом.

Несоблюдение геометрии кривизны часто приводит к неправильной посадке и воздействию воды.

2.3 Крыша из шиферной черепицы

Сланец — кровельный материал из натурального камня, известный своей долговечностью и эстетикой, но чрезвычайно хрупкий при точечной нагрузке.

Ключевые соображения:

• Низкая устойчивость к нагрузкам при сверлении
• Тонкая толщина плитки
• Высокая стоимость замены

Всолнечный монтаж на шиферную крышучасто требуются инсталляции, ультратонкие крючки или специализированные системы гидроизоляции. Неправильный подъем шиферной плитки может привести к появлению невидимых микротрещин, которые впоследствии распространяются при термоциклировании.

Поскольку шифер имеет минимальную прочность на изгиб, выравнивание опорной плиты должно быть точным, чтобы избежать передачи крутящего момента на поверхность плитки.

2.4 Крыша из глиняной черепицы

Глиняная плитка легкая, но очень хрупкая. Они обладают хорошей атмосферостойкостью, но ограниченной структурной устойчивостью к сосредоточенным нагрузкам.

Общие риски всистемы крепления солнечных батарей на черепичной крышеИспользование глиняной плитки включает в себя:

• Трещина из-за чрезмерной затяжки
• Попадание воды в случае неправильной укладки плитки.
• Неравномерное расстояние между плитками влияет на размещение крючка

Регулируемыйкровельный крюк для черепичной крышис усиленным нижним рычагом и точным зазором между плитками.

2.5 Асфальтовая черепичная крыша (сравнительный справочник)

Хотя битумная черепица и не является черепичной системой, ее часто сравнивают с черепичной крышей. При укладке черепицы вместо традиционных крючков для плитки обычно используются L-образные ножки с гидроизоляцией.

Это различие имеет решающее значение. Попытка использовать крюки для черепичной крыши на черепичной системе — или наоборот — ставит под угрозу целостность гидроизоляции и нарушает стандартные методы установки (Международный совет по нормам и правилам, 2021).

3. Основные инженерные критерии выбора правильного крюка для солнечной крыши

При выборепроизводитель солнечных крюков на крышеили оценивая модели крючков, группы по закупкам и инженерам должны оценить следующие пять технических аспектов.

3.1 Высота крюка и диапазон регулировки

Толщина плитки и высота перекрытия различаются в зависимости от производителя и региона. Нерегулируемый крюк может привести к недостаточному зазору или чрезмерному зазору, что ухудшает передачу нагрузки.

Лучшая практика:

• Вертикальная регулировка ≥ 30–50 мм
• Зазор для предотвращения прямого сжатия плитки
• Совместимость с системами Common Rail.

Возможность настройки повышает гибкость на местах и ​​снижает потребность в складских запасах нескольких SKU.

3.2 Конструкция опорной плиты и распределение нагрузки

Опорная пластина крепит крюк к стропилу. Узкое или тонкое основание увеличивает концентрацию напряжения в крепеже и снижает сопротивление выдергиванию.

Согласно исследованию структурного крепежа (Американский совет по древесине, 2018 г.), способность извлечения зависит от глубины заделки и плотности древесины. Поэтому:

• Толщина опорной плиты ≥ 4–5 мм, нержавеющая сталь.
• Минимум два структурных крепежа
• Соблюдение краевого расстояния

3.3 Марка материала и коррозионная стойкость

Самый премиумкрючки для крыши из нержавеющей сталииспользуйте SUS304 или SUS316.

• SUS304: Подходит для использования на суше.
• SUS316: рекомендуется для прибрежных регионов или регионов с высокой соленостью.

Коррозия со временем снижает прочность поперечного сечения. Для систем с расчетным сроком службы 25 лет выбор материала должен соответствовать категории воздействия на окружающую среду (ISO 9223).

3.4 Водонепроницаемая интеграция

Подъем плитки приводит к временному обнажению подложки. Неправильная установка или отсутствие прокладки увеличивает риск утечки.

Лучшая практика:

• Уплотнительные прокладки из EPDM
• Совместимая прошивка там, где это необходимо
• Обрезка плитки вместо чрезмерной силы

3.5 Совместимость со схемой стропил

Размещение крюков ограничено расстоянием между стропилами, обычно оно составляет 400–600 мм. Если геометрия крюка не допускает бокового смещения, установка становится неэффективной и структурно скомпрометированной.

Передовойсолнечный крюк на крышеконструкции включают боковую регулировку для выравнивания с элементами конструкции без нагрузки на плитку.

4. Анализ рисков: последствия неправильного выбора кровельного крюка

Неправильныймонтаж солнечной батареи на черепичной крышеВыбор компонентов увеличивается:

• Время установки на 15–30%
• Потери материала из-за разбитой плитки
• Гарантийные обязательства по претензиям по поводу утечек
• Структурная ответственность в случае ветрового подъема

Были зарегистрированы отказы, вызванные ветром, в солнечных системах на крышах, где использовались неадекватные методы крепления (Копп и др., 2012). Хотя модулям часто уделяется первоочередное внимание, подключаемое оборудование часто определяет живучесть системы.

Для групп закупок общая стоимость установки должна включать снижение рисков, а не только цену за единицу оборудования.

5. Вопросы стратегических закупок для коммерческих проектов

Для коммерческих проектов с несколькими объектами стандартизациясолнечный монтаж на черепичную крышурешение улучшается:

• Контроль запасов
• Эффективность обучения установке
• Последовательность обеспечения качества
• Прогнозируемость долгосрочного обслуживания

Однако стандартизация не должна преобладать над технической совместимостью. Правильный подход – выбрать производителя, способного:

• Предоставление отчетов о структурных испытаниях
• Предлагаем регулируемые конструкции крючков
• Поддержка настройки уникальной геометрии плитки.
• Обеспечение согласованности партий для крупных заказов

В условиях больших объемов закупок правильный выборпроизводитель солнечных крюков на крышестановится решением стратегического партнерства, а не транзакционной покупкой.

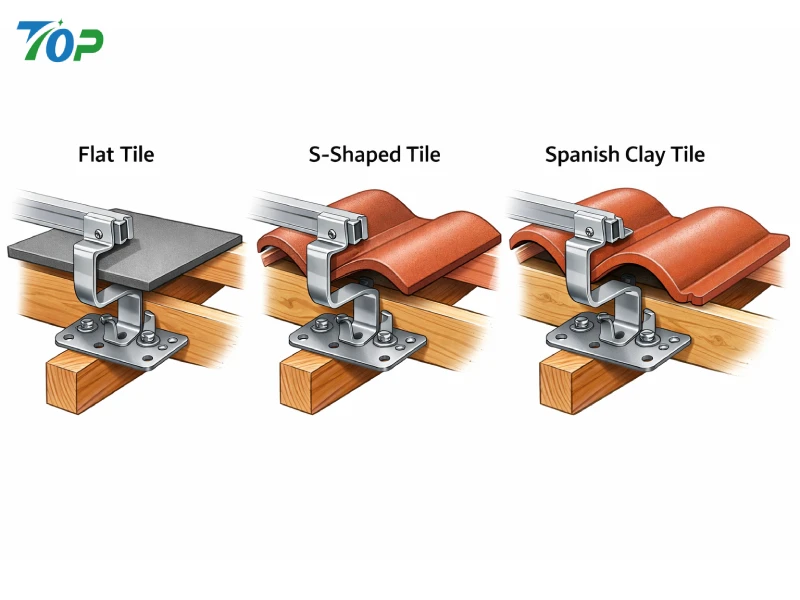

6. Матрица выбора солнечного крючка для крыши по типу черепицы

Для инженерных групп, управляющих несколькимимонтаж солнечной батареи на черепичной крышепроектов в разных регионах, инструмент структурированного сравнения значительно повышает эффективность принятия решений. Вместо того, чтобы выбратьсолнечный крюк на крышеОсновываясь исключительно на внешнем виде или цене, выбор должен учитывать совместимость геометрии, характеристики передачи нагрузки, воздействие окружающей среды и допуски при установке.

В приведенной ниже матрице представлена ​​практическая справочная основа для сопоставления типов крючков с категориями черепицы. Окончательная инженерная проверка всегда должна учитывать структурные расчеты для конкретного объекта в соответствии с местными строительными нормами и правилами.

Тип плитки	Рекомендуемая конфигурация крюка	Требование к регулируемости	Марка материала	Уровень риска установки	Инженерные примечания
Плоская Бетонная Плитка	Стандартный регулируемый плоский крючок	Регулировка по вертикали 30–50 мм	SUS304 (внутренний) / SUS316 (прибрежный)	Середина	Обеспечьте зазор между плитками ≥3 мм, чтобы предотвратить напряжение сжатия.
Испанская/римская изогнутая плитка	Удлиненный регулируемый крючок с узкой рукояткой.	Вертикальный диапазон 50 мм+	СУС304/СУС316	Высокий	Требуется плечо с учетом кривизны и боковое смещение.
Шиферная плитка	Ультратонкий крючок или интегрированная система оклада	Минимальная высота, точное выравнивание	Предпочтительно SUS316	Очень высокий	Избегайте точечной нагрузки на шифер; рассмотреть возможность интеграции с перепрошивкой
Глиняная Плитка	Усиленный регулируемый крюк на нижнем рычаге.	30–40 мм	СУС304/СУС316	Высокий	Не допускать перетягивания; поддерживать равномерную укладку плитки

Эта матрица выбора показывает, что не существует универсальногокровельный крюк для черепичной крышиприложения. Каждая конфигурация должна соответствовать геометрии плитки и поведению конструкции.

7. Подробные инженерные соображения по категориям плиток.

7.1 Плоская бетонная черепичная крыша: структурная устойчивость с контролируемым зазором

Системы с плоской черепицей относительно удобны в установке по сравнению с изогнутыми или шиферными крышами. Однако неправильный выбор высоты крюка все равно может привести к сжатию плитки или нестабильности подъема.

Ключевые направления инженерной деятельности:

• Толщина плеча крюка достаточная, чтобы противостоять изгибу при поднятии ветра.
• Ширина опорной плиты соответствует стандартному расстоянию стропил (400–600 мм).
• Минимум два структурных шурупа на каждый крюк.
• Соответствие требованиям ASCE 7 по расчету ветровой нагрузки.

В зонах сильного ветра подъемная сила может превышать 2,0 кПа в зависимости от классификации зон кровли (ASCE, 2022). Поэтому проверка допустимого сопротивления крепежа выдергиванию имеет важное значение при выбореСолнечная установка для плоской черепичной крыши.

7.2 Испанская/римская черепичная крыша: управление кривизной и передача нагрузки

Изогнутые плиточные системы создают асимметричные пути нагрузки. Крючок должен соединять вогнутую и выпуклую поверхности плитки, не создавая концентрации напряжений.

Критические параметры конструкции:

• Допуск на кривизну плеча
• Боковая регулировка для выравнивания стропил
• Увеличенная вертикальная высота для очистки выступов плитки.
• Структурные испытания в условиях эксцентричной нагрузки

Поскольку изогнутая плитка часто имеет более высокую вероятность поломки во время укладки, следует выбирать регулируемую плитку.солнечный крюк на крышеснижает затраты на доработку и сокращает циклы установки.

7.3 Крыша из шиферной черепицы: точное проектирование и снижение рисков

Монтаж шиферной крыши требует высочайшей инженерной дисциплины. В отличие от глины или бетона, шифер не выдерживает ударов или концентрированного крутящего момента.

Длясолнечный монтаж на шиферную крышусистемы, рассмотрите:

• Низкопрофильная геометрия крючка
• Стратегия предварительного сверления с водонепроницаемой мембранной защитой
• Интеграция с металлической планкой, где это разрешено
• Использование коррозионностойкого сплава SUS316 для обеспечения долговечности.

Ошибки при монтаже шиферных крыш часто приводят к скрытым повреждениям — микротрещинам, которые распространяются из-за циклов замораживания-оттаивания (Международный совет по нормам и правилам, 2021).

7.4 Крыша из глиняной черепицы: контроль хрупкости и крутящего момента

Глиняная плитка обладает низкой прочностью на разрыв и ограниченной устойчивостью к изгибу. Чрезмерное затягивание крепежных элементов – одна из наиболее частых причин поломок.

Лучшие практики:

• Инструменты для крепления с регулируемым крутящим моментом
• Равномерная обрезка плитки для обеспечения зазора под крючок
• Конструкция опорной плиты, распределяющей напряжения
• Визуальный осмотр после укладки плитки

Выбор усиленногокровельный крюк из нержавеющей сталиповышает надежность конструкции глиняных кровельных систем.

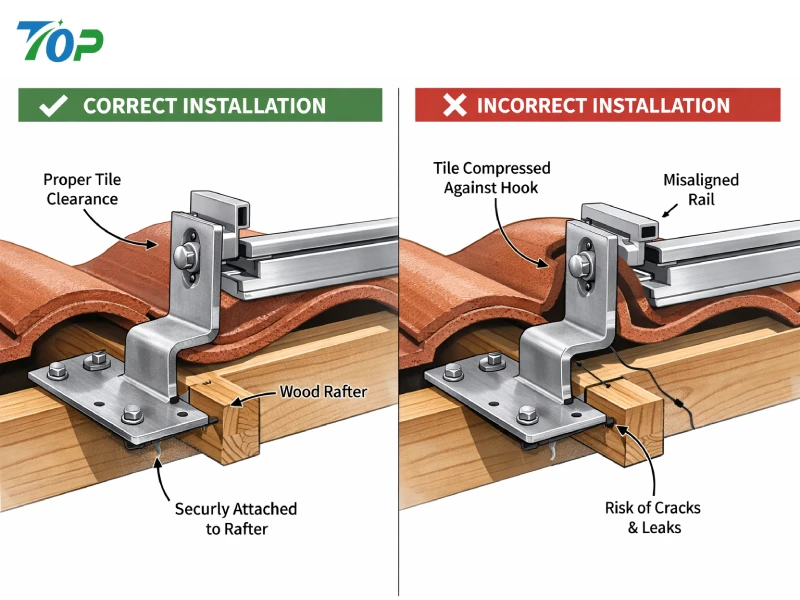

8. Распространенные ошибки при установке, которые увеличивают риск проекта

По коммерческомумонтаж солнечной батареи на черепичной крышепроектов, следующие повторяющиеся ошибки способствуют перерасходу средств и долгосрочной ответственности:

8.1 Использование универсального крючка для всех типов плитки

Попытка стандартизировать использование модели с одним крючком часто приводит к перекосу и повреждению плитки. Требуются решения с учетом геометрии.

8.2 Игнорирование изменения зоны ветровой нагрузки

Углы и края крыши испытывают более высокие подъемные силы. Расстояние между крюками должно отражать классификацию зон согласно структурным нормам.

8.3 Недостаточный зазор между плитками

Прямой контакт плитки с крюком передает нагрузку на хрупкие кровельные материалы, увеличивая риск разрушения.

8.4 Недостаточная глубина установки крепежа

Способность выдергивания крепежа зависит от глубины заделки и плотности древесины (Американский совет по древесине, 2018). Недооценка этих параметров снижает запас безопасности системы.

8.5 Неучет теплового расширения

Монтажные направляющие из нержавеющей стали и алюминия расширяются с разной скоростью. Неправильная конструкция может привести к длительному напряжению соединений крюков.

9. Эффективность установки и оптимизация трудозатрат

Выбор правильногопроизводитель солнечных крюков на крышеможет существенно повлиять на эффективность установки.

Функции, повышающие производительность в поле:

• Предварительно собранные регулируемые компоненты
• Четкая документация по структурным нагрузкам
• Согласованность партий для крупных заказов на закупку
• Совместимый дизайн рельсового интерфейса

Исследования производительности строительства показывают, что упрощение установки сокращает рабочее время на 10–25% в повторяющихся системах (Gould & Joyce, 2014). В крупных портфелях солнечных батарей на крышах такая экономия существенно влияет на рентабельность проекта.

10. Проверка инженерной нагрузки и документация

Для коммерческих разработчиков солнечной энергии и подрядчиков EPC необходима документация. Надежныйсолнечный крюк на крышепоставщик должен предоставить:

• Отчеты об испытаниях на механическую нагрузку
• Сертификаты материалов (SUS304/SUS316)
• Данные анализа методом конечных элементов (если имеются)
• Классификация коррозионной стойкости
• Записи отслеживания контроля качества

Исследования по испытаниям на ветровую нагрузку (Копп и др., 2012) показывают, что целостность крепления часто является ограничивающим фактором в работе системы на крыше. Следовательно, выбор крючка должен подтверждаться механическими доказательствами, а не предположениями.

11. Анализ затрат и выгод: помимо цены за единицу

При принятии решений о закупках следует учитывать стоимость жизненного цикла, а не первоначальную стоимость единицы продукции. Более дешеваякровельный крюк для черепичной крышикоторому не хватает возможности регулировки или структурной сертификации, может привести к:

• Высокая стоимость замены плитки.
• Увеличенная продолжительность установки
• Страховые споры после погодных явлений
• Снижение долгосрочной надежности

Метод совокупных затрат включает в себя:

• Стоимость материала
• Стоимость рабочей силы
• Стоимость снижения риска
• Гарантийные обязательства
• Прогнозируемость технического обслуживания

Если оценивать целостно, то можно конструировать регулируемыесолнечный крюк на крышесистемы часто обеспечивают более высокую отдачу от инвестиций в крупные коммерческие портфели.

12. Как правильно выбрать производителя кровельных крюков для солнечных батарей для крупномасштабных проектов

При коммерческом и портфельном развитии солнечной энергии на крыше выборпроизводитель солнечных крюков на крыше— это стратегическое инженерное решение и решение по управлению рисками. Возможности проектирования, контроль производства и прозрачность документации напрямую влияют на эффективность установки, надежность конструкции и долгосрочную эксплуатацию активов.

Помимо оценки цены и сроков поставки, команды по закупкам и проектированию должны учитывать следующие аспекты при поиске поставщиков:солнечный крюк на крышесистемы для проектов монтажа солнечных батарей на черепичной крыше.

12.1 Инженерные возможности и структурная проверка

Квалифицированный производитель должен предоставить данные механической проверки, демонстрирующие несущую способность в условиях смоделированного подъема ветра и нисходящего давления.

Основные документы, которые необходимо запросить:

• Отчеты об испытаниях статической нагрузкой
• Сертификация прочности материала на разрыв
• Документация по анализу методом конечных элементов (FEA)
• Проверка совместимости крепежа
• Классификация коррозионной стойкости по ISO 9223

Системы крепления часто являются самым слабым звеном в солнечных установках на крыше. Исследования в области ветротехники подтверждают, что системы, монтируемые на крыше, следует оценивать как интегрированные структурные узлы, а не как изолированные компоненты (Копп и др., 2012). Поставщик, который не может предоставить документированные доказательства испытаний, создает риск проекта, которого можно избежать.

12.2 Качество материала и отслеживаемость

Самый высокопроизводительныйкрючки для крыши из нержавеющей сталиизготовлены из нержавеющей стали SUS304 или SUS316. Однако одного качества материала недостаточно; прослеживаемость и последовательность одинаково важны.

Для закупок в масштабе портфеля системы контроля качества должны включать:

• Сертификация материалов на уровне партии
• Проверка допусков размеров
• Проверка целостности поверхности
• Проверка целостности сварного шва (если применимо)

Коррозия со временем уменьшает эффективную площадь поперечного сечения и прочность конструкции. Для прибрежных регионов или регионов с высокой влажностью обычно рекомендуется использовать SUS316, чтобы обеспечить расчетный срок службы 25 лет.

12.3 Возможность настройки и оптимизация SKU

Производители, предлагающие модульные регулируемые конструкции крючков, уменьшают сложность инвентаризации. Вместо того, чтобы хранить несколько моделей с фиксированной высотой, можно использовать регулируемую высоту.кровельный крюк для черепичной крышисистемы могут покрывать плоскую, глиняную плитку и плитку средней кривизны.

Эта гибкость улучшает:

• Эффективность склада
• Адаптивность установки
• Сокращение полевых модификаций
• Ускоренные циклы закупок

С точки зрения стоимости жизненного цикла адаптируемые системы крюков часто обеспечивают более высокую долгосрочную ценность по сравнению с недорогими альтернативами с фиксированной геометрией.

12.4 Производственная мощность и стабильность поставок

Крупные коммерческие портфели солнечных батарей требуют согласованных графиков поставок. Перебои с поставками монтажного оборудования могут привести к задержке работы монтажных бригад и повлиять на сроки ввода в эксплуатацию.

Надежныйсолнечный монтаж на черепичную крышупоставщик должен продемонстрировать:

• Масштабируемые производственные линии
• Прозрачность сроков выполнения
• Возможности экспортной логистики
• Стабильная повторяемость размеров

Последовательность особенно важна, поскольку изменение размеров высоты крюка или выравнивания опорной плиты может привести к перекосу рельсов на длинных пролетах крыши.

13. Модель инженерного сотрудничества для коммерческих установок

Для коммерческих и многоквартирных крышных комплексов сотрудничество между установщиком и заказчикомпроизводитель солнечных крюков на крышедолжно произойти до окончательного утверждения спецификации материалов.

Оптимизированный рабочий процесс обычно включает в себя:

1. Обзор документации конструкции крыши
2. Идентификация типа плитки и измерение толщины
3. Расчет ветровой и снеговой нагрузки в соответствии с местными нормами
4. Планирование расположения крючков
5. Спецификация структурного крепежа
6. Проверка прототипа (при необходимости)

Интеграция этих шагов на этапе подготовки к строительству сокращает количество заказов на внесение изменений и корректировок на местах. Согласно ASCE 7 (2022), системы на крыше должны учитывать давление подъема ветра в конкретной зоне. Инженерный вклад на этапе крепления обеспечивает соответствие требованиям и повышает устойчивость конструкции.

14. Рекомендации по долгосрочным эксплуатационным характеристикам установки солнечной батареи на черепичной крыше.

При оценкесолнечный крюк на крышесистем долгосрочная надежность так же важна, как и первоначальные характеристики установки.

14.1 Тепловое расширение и усталость

Монтажные направляющие для солнечных батарей обычно изготавливаются из алюминия, а крючки — из нержавеющей стали. Дифференциальное расширение материалов приводит к возникновению циклических напряжений в точках соединения. При сроке службы 25 лет становится актуальным вопрос усталостной стойкости.

14.2 Классификация коррозионной среды

ISO 9223 классифицирует уровни атмосферной коррозионной активности. Прибрежные условия (категории C4–C5) требуют материалов с более высокой коррозионной стойкостью. В таких случаях рекомендуется использовать SUS316 для предотвращения точечной коррозии.

14.3 Доступность для обслуживания

Крючки должны обеспечивать доступ для осмотра без полного снятия модуля. Эффективная конструкция технического обслуживания повышает долгосрочную стабильность работы.

15. Часто задаваемые вопросы о солнечных кровельных крюках

15.1 Может ли один крюк для солнечной крыши подходить ко всем типам черепицы?

Нет. Геометрия плитки существенно различается. Регулируемые конструкции могут охватывать несколько категорий плитки, но сланцевая и сильно изогнутая испанская плитка часто требуют специальных конфигураций.

15.2 Как измерить высоту плитки перед выбором крючка?

Измерьте общую толщину плитки и высоту перекрытия. Убедитесь, что выбранная высота крючка обеспечивает достаточный зазор, не сдавливая поверхность плитки.

15.3 Какой материал лучше всего подходит для крепления солнечных батарей на крыше из прибрежной черепицы?

Нержавеющая сталь SUS316 рекомендуется для использования в условиях высокой солености или морской среды из-за улучшенной коррозионной стойкости.

15.4 Сколько кровельных крюков требуется на 1 киловатт?

Количество крюков зависит от классификации ветровой зоны, размера модуля и пролета рельса. Структурные расчеты должны соответствовать критериям нагрузки ASCE 7.

15.5 Требуется ли прошивка крюков для солнечной крыши?

В некоторых системах черепичных крыш рекомендуется использовать гидроизоляцию или водонепроницаемую мембрану для улучшения долгосрочного предотвращения утечек.

15.6 Что вызывает растрескивание плитки при укладке?

Общие причины включают недостаточный зазор, чрезмерную затяжку, неправильную технику подъема и неравномерное распределение нагрузки.

15.7 Как можно сократить время установки?

Использование регулируемых предварительно собранных крюков и стандартизированных направляющих значительно повышает эффективность установки.

16. Стратегический вывод: инженерная точность повышает рентабельность проекта

Выбор правильногосолнечный крюк на крышедлясистема крепления солнечной батареи на черепичной крышеявляется многоплановым инженерным решением. Геометрию плитки, характеристики передачи нагрузки, коррозионную среду и рабочий процесс установки необходимо оценивать вместе.

Для проектов коммерческого масштаба система крепления определяет:

• Структурное соответствие
• Производительность установки
• Гарантийные обязательства
• Стоимость обслуживания жизненного цикла
• Надежность на уровне портфеля

Хорошо продуманная регулируемаякровельный крюк для черепичной крышиприложений снижает неопределенность в полевых условиях, улучшает распределение нагрузки и повышает водонепроницаемость. При поддержке документированной структурной проверки и согласованности производства такие системы обеспечивают долгосрочную стабильность и измеримые преимущества в затратах.

Инженерная точность на уровне навесного оборудования напрямую приводит к повышению рентабельности проекта и снижению эксплуатационных рисков. Для монтажников, EPC-подрядчиков и групп по закупкам, управляющих портфолио солнечных батарей с черепичной крышей, выбор правильногопроизводитель солнечных крюков на крыше— это не просто решение о выборе источника, это структурная стратегия.

Ссылки

• Американское общество инженеров-строителей. (2022).Минимальные расчетные нагрузки и соответствующие критерии для зданий и других сооружений (ASCE/SEI 7-22). АСКЭ.
• Американский лесной совет. (2018).Национальная спецификация проектирования деревянных конструкций (NDS). Американский лесной совет.
• Международная организация по стандартизации. (2012).ISO 9223: Коррозия металлов и сплавов. Коррозионная активность атмосфер. Классификация.. ИСО.
• Международный совет по кодексам. (2021).Международный жилой кодекс (IRC). ИКЦ.
• Копп Г.А., Фаркуар С. и Моррисон М. (2012). Ветровые нагрузки на солнечные панели на крыше.Журнал ветротехники и промышленной аэродинамики, 111., 100–111.
