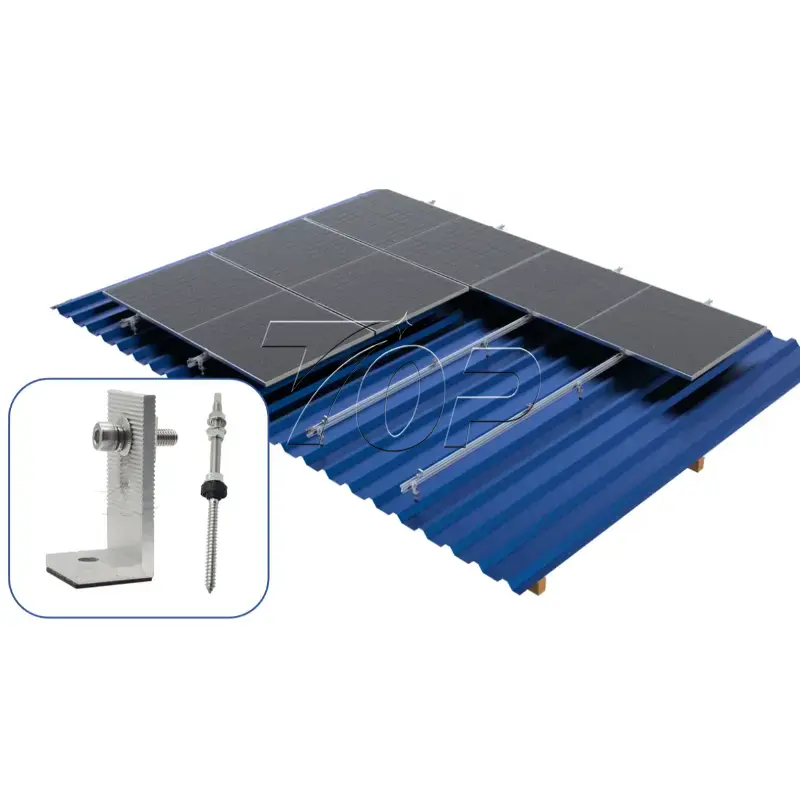

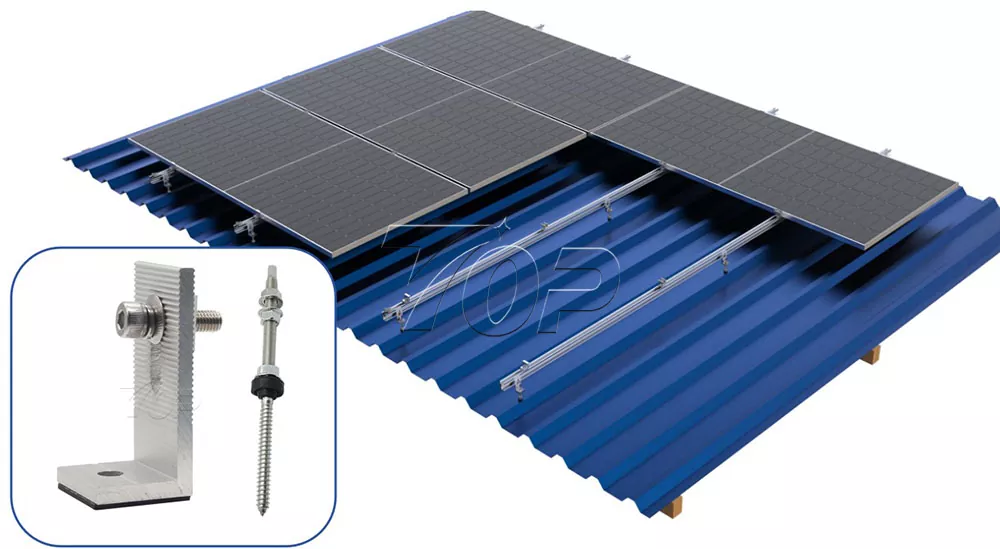

Комплекты для монтажа на крыше на солнечных батареях L-футов

Комплекты для монтажа на крыше Solar L Feet разработаны компанией Topfencesolar. Как профессиональный производитель, мы уделяем приоритетное внимание эффективности монтажа и целостности крыши. Эти прочные алюминиевые опоры L-образной формы обеспечивают надежное соединение с металлической конструкцией крыши. Такая конструкция обеспечивает хорошее распределение нагрузки и совместимость с различными профилями кровли.

Состав комплектов для монтажа на крыше

L-образные алюминиевые ножки

Т-образные гайки

Саморезы (по желанию)

Алюминиевые рельсы B46

Винты с двойной резьбой

Наши комплекты для монтажа на крышу на ножках Solar L разработаны для широкого спектра применений солнечных фотоэлектрических систем. Это обеспечивает стабильность и максимальную отдачу энергии даже на ограниченной металлической крыше.

Алюминиевый материал

Легкий вес, антикоррозионная и антикоррозийная конструкция подходят для открытых площадок в сложных погодных условиях.

Встреча с коммерческими и промышленными приложениями

Независимо от того, является ли объект крупными коммерческими зданиями, складами или промышленными объектами с металлическими крышами, эта система может стабильно и надежно защищать солнечные панели на срок службы более 25 лет.

Подходит для монтажа на крышах жилых домов.

Основание на L-футах может предложить домовладельцам решение для интеграции солнечных панелей, что будет способствовать энергетической независимости и снижению счетов за электроэнергию.

Оптимизированная конструкция для быстрой и простой установки.

L-футы — одно из оптимизированных решений. Экономия трудозатрат и времени установки.

Соответствие ветровой и снеговой нагрузке

Конструкция на базе L-футов спроектирована в соответствии с местными и международными строительными нормами по ветровым и снеговым нагрузкам. Стабильная система обеспечивает долгосрочную безопасность и стабильность вашей солнечной установки.

Индикация установки

Проверка конструкции крышисначала необходимо подтвердить тип металлической крыши и проверить положение прогонов и стропил, чтобы убедиться, что она может безопасно выдержать дополнительную нагрузку от солнечной батареи.

Планировка и проект конструкции крыши

Topfencesolar спроектирует компоновку массива панелей и определит точное расположение L-образных опор. Обеспечьте достаточное расстояние между Г-образными опорами в соответствии с техническими условиями для равномерного распределения нагрузки и размещения пролетов рельсов.

А конструкция L-образных ножек расположена на прогонах, стропилах, которые надежно поддерживают рельсы на крыше с целью укладки солнечных панелей.

Установка L-образных ножек

Расположение L-ножек на крыше. Разместите монтажные комплекты Solar L на крыше в заранее отмеченных местах и ​​убедитесь, что они выровнены для правильной поддержки направляющей системы.

Надежное крепление

Используйте прилагаемые саморезы, чтобы надежно закрепить Г-образные ножки непосредственно в металлическом кровельном листе. Встроенные шайбы из EPDM и уплотнительные шайбы должным образом сжимаются во время затяжки, создавая прочное, водонепроницаемое уплотнение от проникновения влаги.

Монтаж на рельсе

Подсоедините алюминиевые направляющие B46 к установленным L-образным ножкам с помощью прилагаемых зажимов и болтов. А также может быть установлен с помощью направляющих на Т-образных гайках в верхней части L-образных ножек. Убедитесь, что рельсы ровные и параллельные.

Укладка солнечных панелей

Размещение солнечных панелей на алюминиевых направляющих B46, а затем закрепление этих панелей с помощью зажимов для панелей. Концевые зажимы устанавливаются на концах двух сторон, средние зажимы размещаются между панелями посередине.

Реальный случай применения

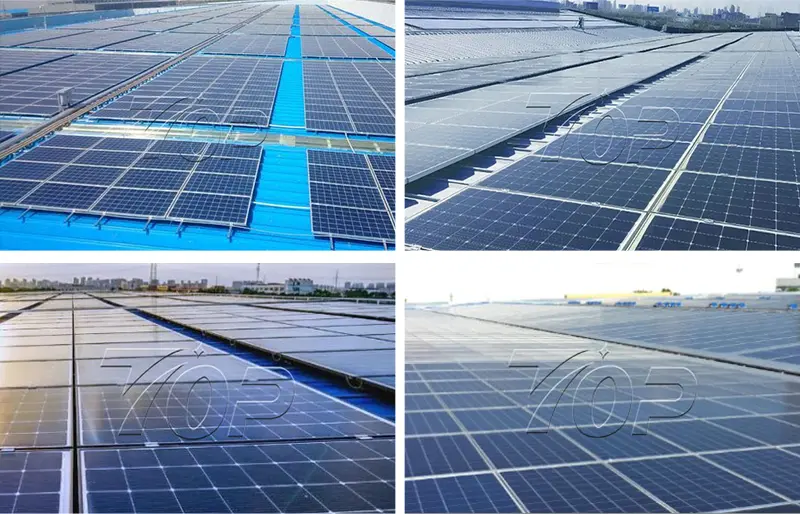

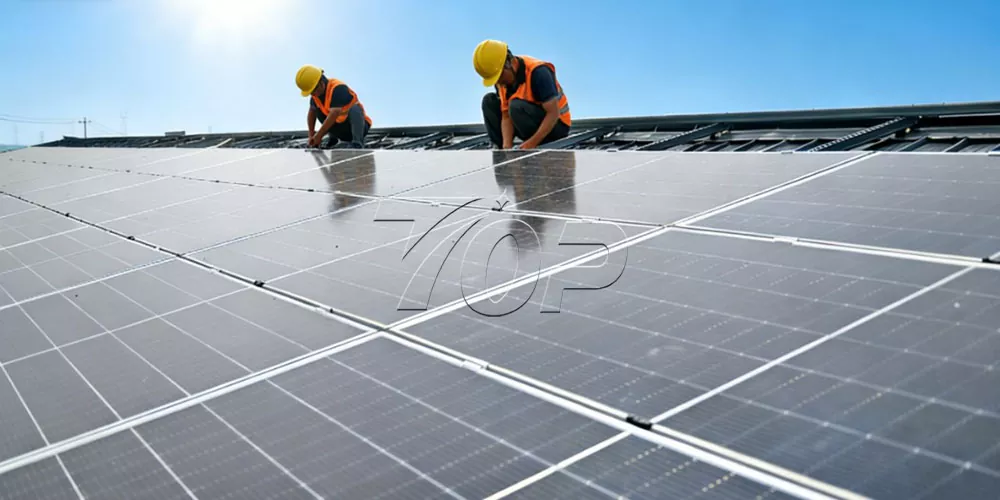

С развитием индустрии промышленного потребления солнечной энергии широко используются комплекты для монтажа на крыше Solar L Feet. Команда ТОП имеет богатый практический опыт и профессиональную техническую поддержку. Ниже приводится рисунок эффекта нашей установки для заказчика. Мы с нетерпением ждем возможности связаться с вами и предоставить вам более профессиональные услуги.
