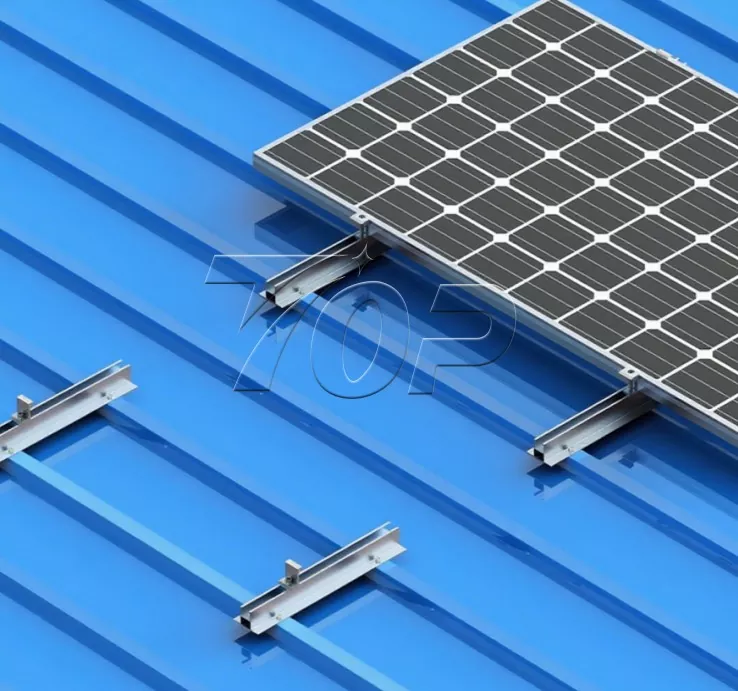

Алюминиевая мини-рельсовая солнечная система крепления

1. Солнечные панели

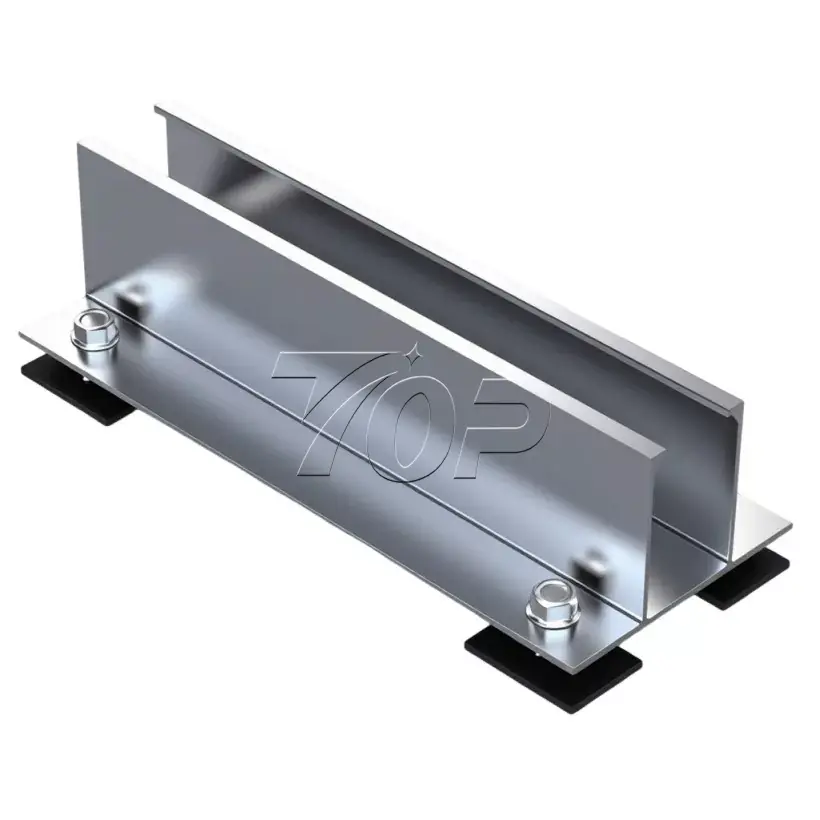

2. Алюминиевые мини-рейки

3. Средний зажим

4. Концевой зажим

5. Болт

6. Саморез

7. Резиновая прокладка

8. Заземляющий наконечник

9. Кабельный зажим

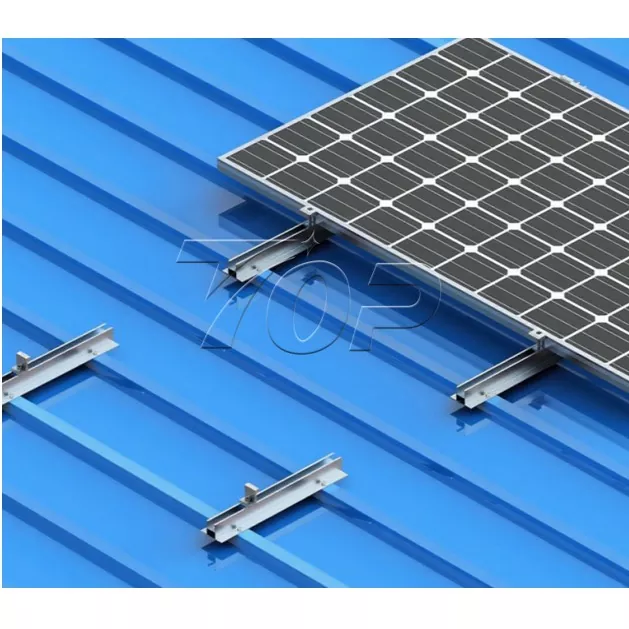

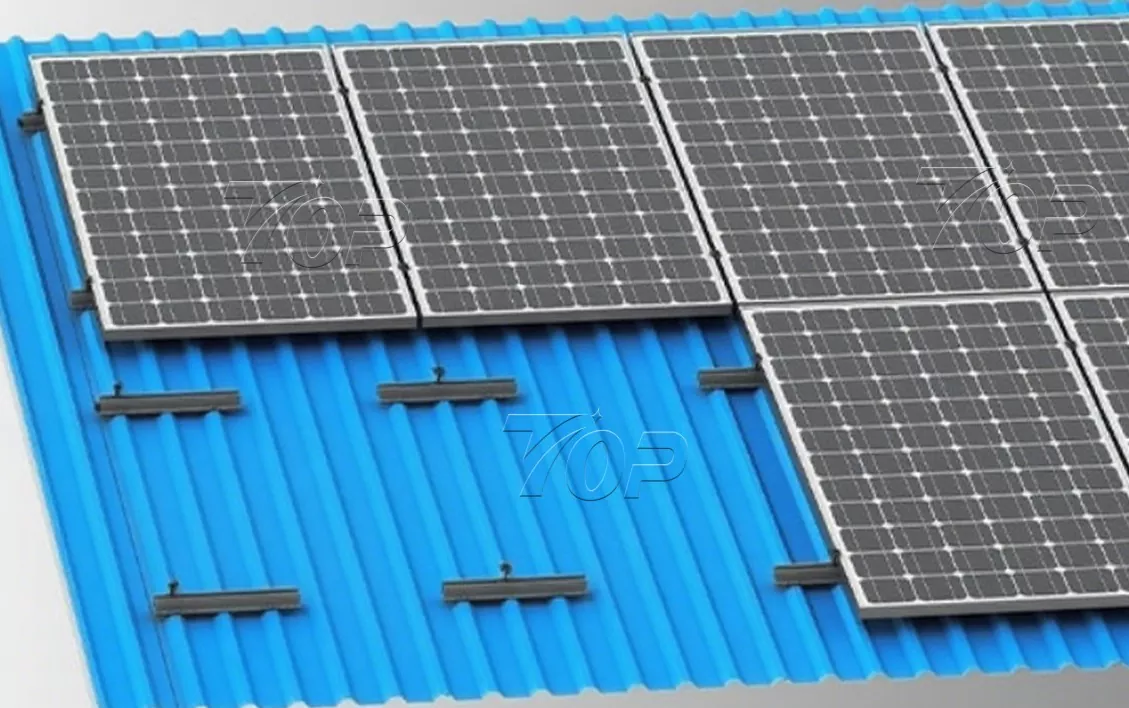

Расположение солнечной панели на схеме мини-рельса показано ниже.

Ширина солнечной панели составляет 1134 мм. Длина может составлять 2278 мм, толщина панели — 30 мм, 35 ​​мм. (Он также подходит для солнечных панелей других размеров.) Количество солнечных панелей может быть организовано в зависимости от размера крыши вашего объекта.

Параметры

Это решение разработано специально для установки солнечных панелей на металлической крыше. Он может адаптироваться к различным проектам солнечных крыш различного масштаба и планировки. Алюминиевая мини-рельсовая солнечная система крепления может включать в себя крыши из трапециевидных листов, гофрированные крыши и т. д. Обычные характеристики составляют длину 200 мм (поддержка по индивидуальному заказу), безрельсовое мини-стеллаж Topfencesolar для металлической крыши отличается легким весом, легкостью переноски и установки, что эффективно снижает дополнительную нагрузку на крышу и снижает сложность установки. Биметаллический винт с резиновой прокладкой предотвращает утечку воды через крышу при установке направляющих на металлическую крышу.

Функции

1. Предварительно собранная конструкция, простая и высокоэффективная установка.

2. Наша оптимизированная мини-рейка для солнечной монтажной системы может быть адаптирована к металлическим крышам жилых домов, крыш коммерческих зданий, крыш складов.

3. Алюминий 6005 - материал T5 от Topfencesolar имеет особую высокую оценку на рынке, наша система имеет высокие характеристики при легком весе и прочности.

4. Он выдерживает сильный ветер скоростью до 60 м/с и снеговую нагрузку до 1,4 кН/м², обеспечивая стабильность и безопасность конструкции солнечной панели.

Низкая стоимость, дешевая конструкция, а также сокращение затрат на рабочую силу и время установки.
