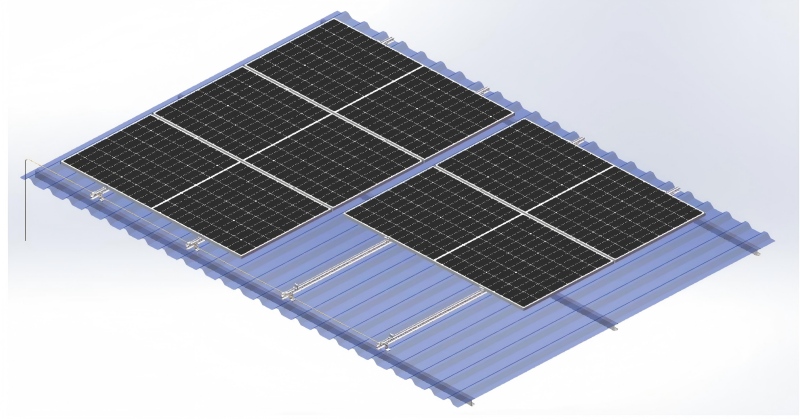

Как закрепить солнечную панель на крыше?

Установка солнечной электростанции может принести множество преимуществ, таких как экономия на счетах за электроэнергию или даже полный отказ от них.

Чтобы насладиться всеми преимуществами солнечной энергии, в первую очередь наиболее экономичным вариантом будет установка ее на крыше.

Руководство по установке солнечной панели на крышу

Здесь можно найти всю необходимую информацию: от необходимых компонентов и материалов до лучших мест установки и пошаговых инструкций по эксплуатации. Возьмите фиксированный компонент установки сL-футыи направляющие в качестве примера. Компоненты, необходимые для установки стационарных солнечных панелей, во многом зависят от производителя, но они более или менее одинаковы для любого метода установки солнечных панелей. В полный комплект входят компоненты, инверторные кабели, разъемы MC4, L-штыри + направляющие, кронштейны из алюминиевого сплава и т. д., а самое главное — строительные инструменты. В этом типе системы монтажа необходимо просверлить отверстия в соединительных деталях и закрепить их на направляющих для установки, чтобы вся конструкция была прочно установлена ​​на крыше. Набор установочных комплектов опорных кронштейнов вполне соответствует этим требованиям по установке. Другие методы установки включают установку болтов и установку прижимного блока. Помимо этого, вам также необходимо подготовить следующие инструменты: • Гаечный ключ • Набор угольников • Водонепроницаемый брезент и т. д.

В этом корпусе использованы алюминиевые материалы с L-образными ножками и направляющими. Этот материал отличается высокой прочностью, малым весом и устойчивостью к коррозии. Алюминиевые материалы легко перерабатывать в угловые материалы, которые подходят как для обычных инструментов, так и для людей не столь профессионального уровня. Кроме того, алюминий совместим с рамами большинства солнечных панелей, поэтому семьи могут установить их самостоятельно, не вызывая профессионалов.

Ниже приведены подробные шаги установки:

Пожалуйста, внимательно прочитайте данное руководство перед установкой солнечной системы на крыше.

*Строгое следование инструкциям по установке Г-образных опор на крыше обеспечит соответствие структурным требованиям продукта и соответствующим стандартам. Во время установки обязательно соблюдайте соответствующие правила техники безопасности и обратите внимание на соответствующие региональные правила.

Монтажники должны соблюдать следующие нормы.

1. Соблюдайте все применимые местные или национальные строительные нормы и правила, включая те, которые могут заменять данное руководство;

2. Убедитесь, что такие продукты, как кронштейны, подходят для конкретной установки и условий установки;

3. Используйте аксессуары, предоставленные нашей компанией, и инструменты для установки, которые вы приносите с собой. (Наша компания не несет никакой ответственности за строительство с использованием запасных аксессуаров);

4. Как утилизировать: Следуйте местным правилам;

5. Оперативный персонал: Обеспечьте не менее двух профессиональных установщиков солнечных панелей;

6. Убедитесь, что монтаж электрооборудования выполнен профессиональными электриками;

7. Обеспечьте безопасную установку электрических компонентов массива солнечных панелей.

Основные характеристики

а. В основном используется для крыш из цветной стальной черепицы в форме лестницы, поддерживаемых деревянными балками или стальными балками.

б. Легкая конструкция, прочная и красивая, легко собирается и быстро устанавливается.

в. Подходит для всех видов рамных и бескаркасных солнечных панелей, представленных на рынке.

д. Компоненты предварительно собираются на заводе и разумно упаковываются, чтобы сэкономить время установки на месте.

1. Описание

В этой системе используются аксессуары из алюминиевого сплава,алюминиевые рельсыи болты из нержавеющей стали и подходят для лестничных крыш из цветной стальной черепицы, поддерживаемых деревянными или стальными балками.

Перед установкой системы внимательно прочтите следующие инструкции по установке. При установке соблюдайте местные законы.

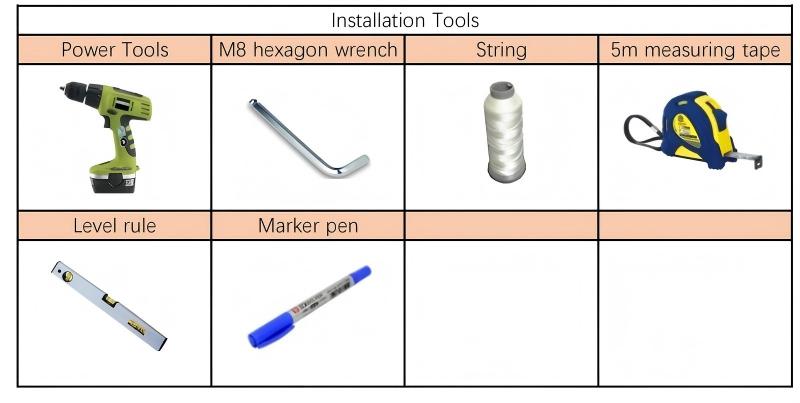

2. Инструменты для установки

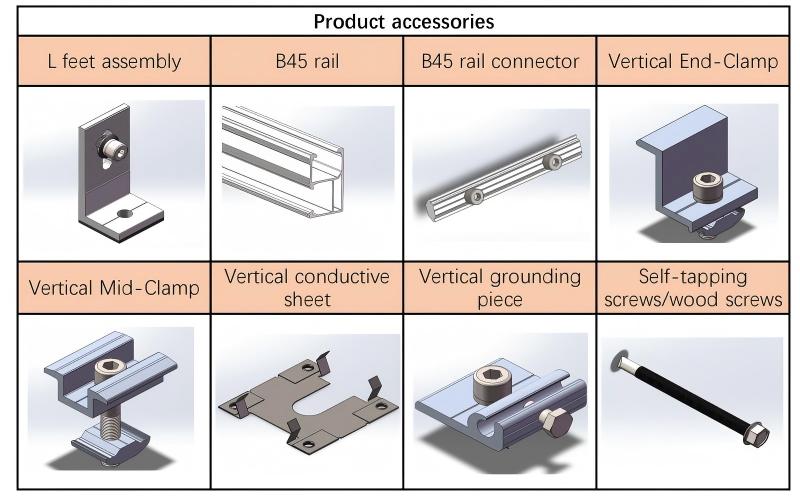

3. Аксессуары для продукта

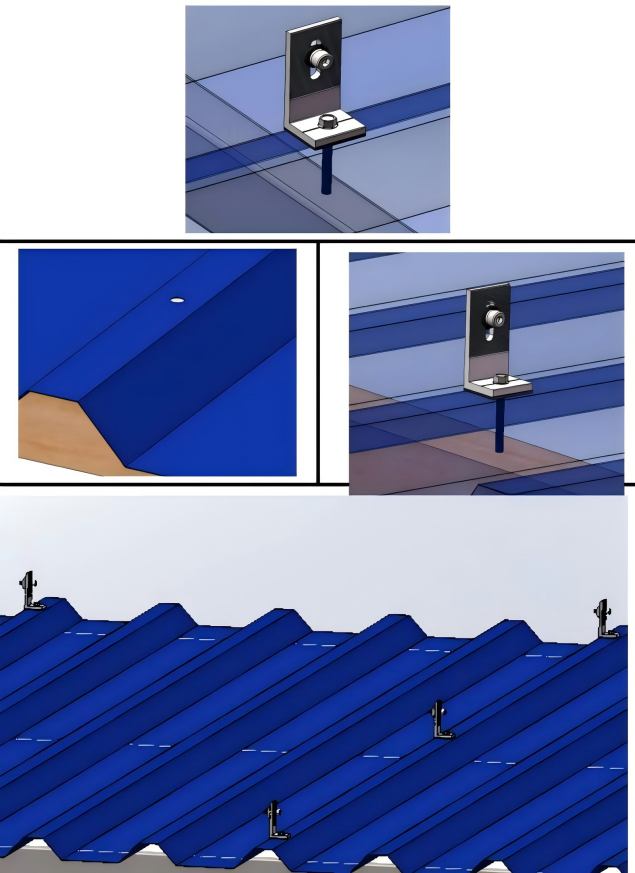

4.1 Установка L-образной ножки

В зависимости от материала опорной балки используйте саморезы (опорная балка представляет собой стальную балку) или шурупы для дерева (опорная балка представляет собой деревянную балку) для установки и фиксации узла Г-образных ножек в положении гребня трапециевидной цветной стальной черепицы.

PS: Если прогоны, поддерживающие трапециевидные стальные плитки, изготовлены из деревянных балок, необходимо заранее просверлить небольшое отверстие диаметром 6 мм в цветных стальных плитках с помощью сверлильного инструмента, чтобы облегчить ввинчивание шурупов.

Разместите согласно чертежу и установите остальные Г-образные ножки, используя описанный выше метод.

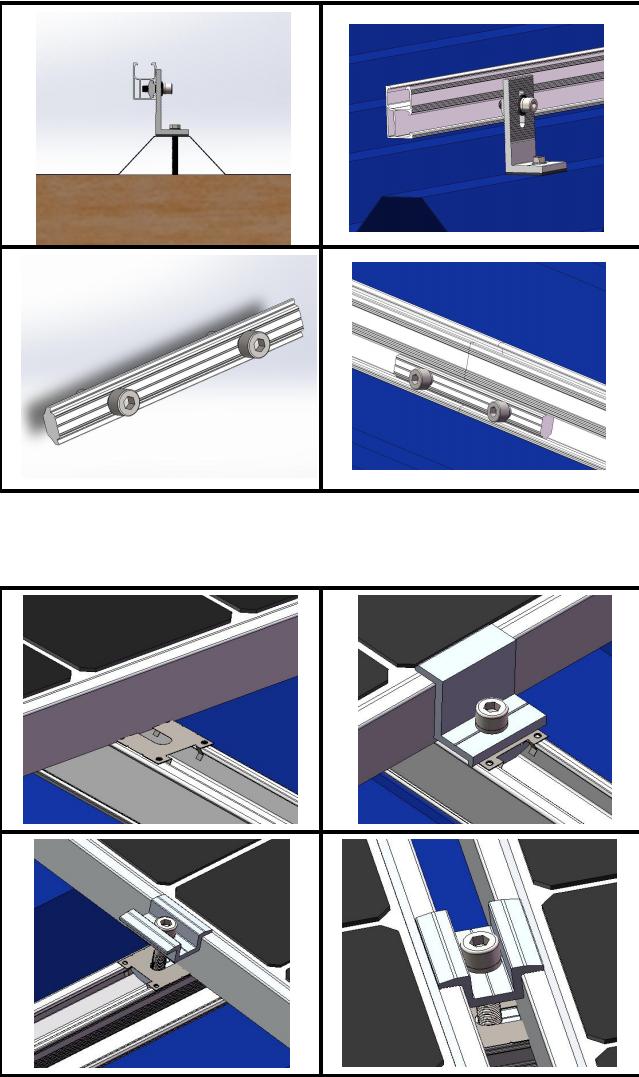

4.2 Установка рейки B45

Отрегулируйте направление гофрированной поверхности направляющей B45, чтобы совместить ее с гофрированной поверхностью уже установленного и закрепленного компонента L-ножек, и с помощью шестигранного ключа M8 затяните шестигранный болт на крюке, чтобы зафиксировать направляющую.

Установите соединитель рельса в место стыка рельса и с помощью шестигранного ключа М8 затяните шестигранные болты на соединителе рельса, чтобы зафиксировать соединения на обоих концах.

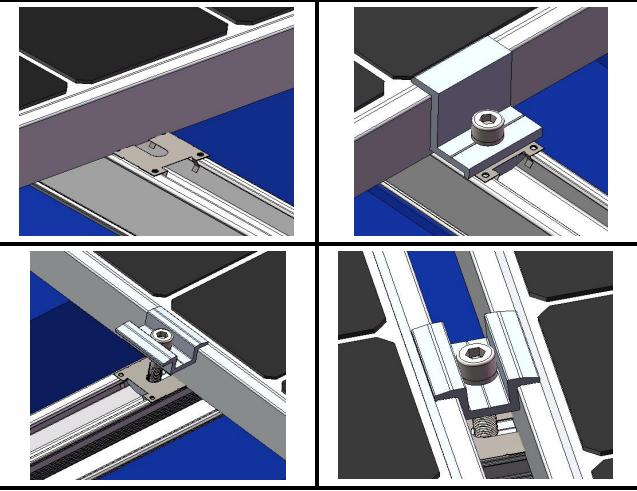

4.3 Установка солнечных батарей

Поместите солнечную панель на направляющую, отрегулируйте положение концевого узла и зафиксируйте ее с помощью концевого зажима (при наличии проводящего листа вставьте проводящий лист в паз рельса, отрегулируйте положение и прижмите один конец проводящего листа к металлическому каркасу солнечной панели).

Отрегулировав положение средней солнечной панели, зафиксируйте ее с помощьюСредний зажим(при наличии проводящего листа вставьте проводящий лист в паз направляющей и после регулировки положения используйте металлические рамы солнечных панелей с обеих сторон, чтобы вдавить два конца проводящего листа)

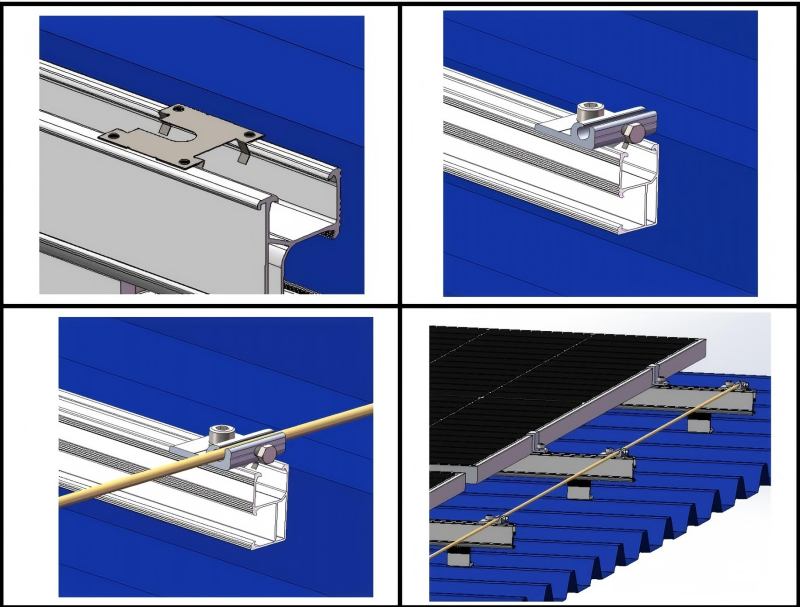

4.4 Установка заземляющего штуцера

(1) Установите проводящий лист на конце направляющей.

(2) Затем установите заземляющий компонент.

(3) Установите зажимы заземления на концах остальных направляющих.

(4) Пропустите медный провод через эти зажимы заземления, затяните шестигранные болты и, наконец, заземлите медный провод заземления.
